Produktdetaljer

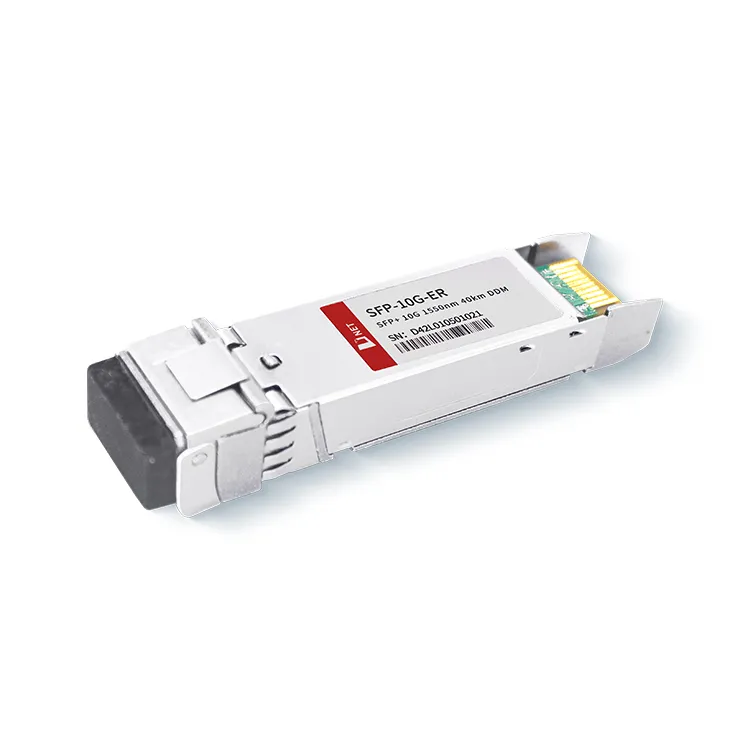

10G SFP+ ER 40KM transceivermodulet har en digital diagnostisk funktion, der muliggør realtidsovervågning af modulets driftsstatus og ydeevneparametre. 10G 40KM 1310nm-modulet er ideelt til optisk fibertransmission og opfylder kravene til transmission af mellem- til langdistancenetværk for 10G Ethernet.
Populære tags: SFP+10G 1310nm ER 40KM transceivermodul, Kina SFP+10G 1310nm ER 40KM transceivermodulproducenter, leverandører, fabrik
Absolut maksimale vurderinger
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
|
|
Opbevaringstemperatur |
TS |
-40 |
+85 |
grad |
||
|
Husets driftstemperatur |
Kommerciel |
TA |
0 |
70 |
grad |
|
|
Industriel |
TA |
-40 |
+85 |
grad |
||
|
Maksimal forsyningsspænding |
Vcc |
-0.5 |
4 |
V |
||
|
Relativ luftfugtighed |
RH |
0 |
85 |
% |
||
Elektriske egenskaber
(TOP=0 til 70 grader, VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
Seddel |
|
Forsyningsspænding |
Vcc |
3.135 |
3.465 |
V |
||
|
Forsyningsstrøm |
Icc |
400 |
mA |
|||
|
Strømforbrug |
P |
1.5 |
W |
|||
|
Sendersektion |
||||||
|
Indgangsdifferensimpedans |
Ri |
100 |
Ω |
1 |
||
|
Tx Input Single Ended DC-spændingstolerance (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differential indgangsspændingssving |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Send Deaktiver Voltage |
VD |
2 |
Vcc |
V |
3 |
|
|
Sendeaktiveringsspænding |
VDA |
Vee |
Vee+0.8 |
V |
||
|
Modtagersektion |
||||||
|
Enkelt Ended Output Spænding Tolerance |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Spænding |
Vo |
300 |
850 |
mV |
||
|
Rx Output Stigning og Fald Tid |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS fejl |
VLOS fejl |
2 |
VccVÆRT |
V |
5 |
|
|
LOS Normal |
VLOS-norm |
Vee |
Vee+0.8 |
V |
5 |
|
Seddel
1. Tilslut direkte til TX-dataindgangsbenet. AC kobling fra stiften til laserdriver IC.
2. I henhold til SFF-8431 version 3.0
3. Ind i differentialet ender ved 100 ohm.
Optiske parametre
(TOP=0 til 70 grader, VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
Seddel |
|
Sendersektion |
||||||
|
Center bølgelængde |
λt |
1530 |
1550 |
1565 |
Nm |
|
|
spektral bredde |
△λ |
0.3 |
Nm |
|||
|
Gennemsnitlig optisk effekt |
Brolægning |
-1 |
+4 |
dBm |
1 |
|
|
Optisk strøm OMA |
Poma |
-2.1 |
dBm |
|||
|
Laser slukket |
Poff |
-30 |
dBm |
|||
|
Udryddelsesforhold |
ER |
6 |
dB |
|||
|
Senderspredningsstraf |
TDP |
3.0 |
dB |
2 |
||
|
Relativ intensitetsstøj |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optisk returtabstolerance |
20 |
dB |
||||
|
Modtagersektion |
||||||
|
Center bølgelængde |
λr |
1260 |
1600 |
Nm |
||
|
Modtager følsomhed |
Sen |
-16 |
dBm |
4 |
||
|
Stressfølsomhed (OMA) |
SenSKT |
-14 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-27 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-17 |
dBm |
|||
|
Los hysterese |
LOSH |
0.5 |
dB |
|||
|
Overbelaste |
Lør |
0 |
dBm |
5 |
||
|
Modtager reflektans |
Rrx |
-26 |
dB |
|||
Seddel
1. Gennemsnitlige effekttal er kun informative i henhold til IEEE802.3ae.
2. Betingelser for stressede modtagertests pr. IEEE802.3ae. CSRS-test kræver, at værtskortet er SFF-8431-kompatibelt.
3. Modtager overbelastning specificeret i OMA og under den værste omfattende stressede tilstand.
Bestillingsinformation
|
Varenummer |
Beskrivelse |
|
SFP-10G-ER |
10G SFP+ ER 40KM transceivermodul, Hot Pluggable, Duplex LC, +3.3V, 1310nm EML, Single mode |
Ofte stillede spørgsmål
1. Hvad er rækkevidden af 10G ER SFP?
A: D-NETs 10G 40KM 1310nm kan transmittere op til 40km gennem single-mode optisk fiber. Det er meget udbredt i man area network og basestation transmission.
2. Hvad er forskellen mellem 10GBASE-LR og ER?
A: D-nets 10G-LR har en transmissionsafstand på 10 km på en single-mode optisk fiber med en bølgelængde på 1310nm. SFP+ ER 40KM Module er op til 40 km via single-mode fiber. Links mindre end 20 km skal henfalde på grund af laserkraft.
