Funktioner
● Minimalt indføringstab
● Enestående signalstabilitet
● Højhastighedsskiftefunktioner
● Bred bølgelængdedækning
● Energieffektiv ydeevne
● Robust og kompakt design
Ansøgninger
● Netværkstest og overvågning
● Fiberoptisk netværksredundans
● Optisk signalruting

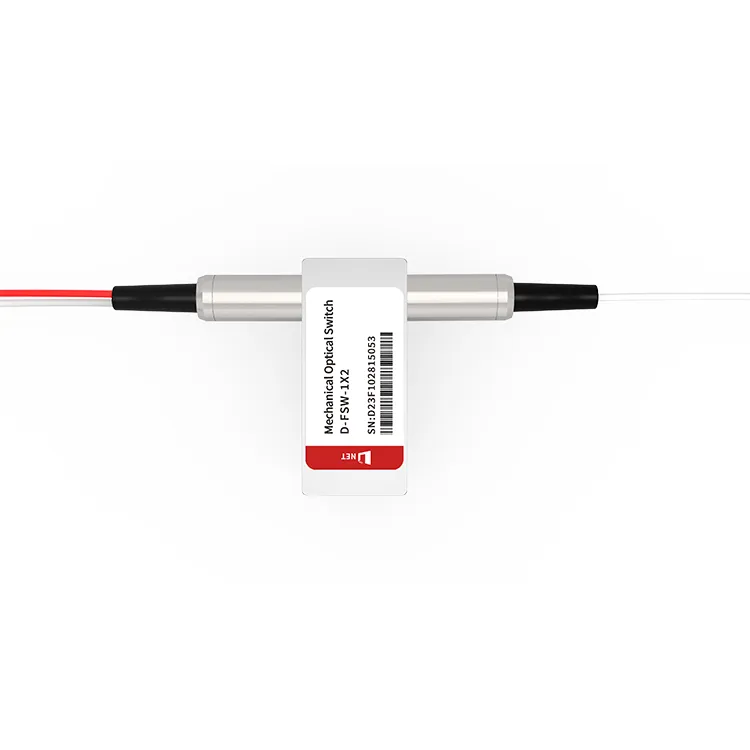

Populære tags: 1X2 OPTO mekanisk optisk switch, Kina 1X2 OPTO mekanisk optisk switch fabrikanter, leverandører, fabrik
Specifikationer
|
Driftsbølgelængde |
1260~1620nm (SM) 850nm (MM) |
Indføringstab |
Mindre end eller lig med 1.0dB |
|
Bølgelængdeafhængigt tab |
Mindre end eller lig med 0.25dB |
Polariseringsafhængigt tab |
Mindre end eller lig med 0.05dB |
|
Temperaturafhængigt tab |
Mindre end eller lig med 0.20dB |
Afkasttab |
SM Større end eller lig med 50dB MM Større end eller lig med 30dB |
|
Cross Talk |
SM Større end eller lig med 55dB MM Større end eller lig med 35dB |
Skift tid |
Mindre end eller lig med 8ms |
|
Gentagelighed |
Mindre end eller lig med ±0.02dB |
Holdbarhed |
Større end eller lig med 107 gange |
|
Driftsspænding |
3 eller 5V |
Switch Type |
Ikke-låsende/låsende |
|
Driftstemperatur |
－20~＋70 grader |
Opbevaringstemperatur |
－40~＋85 grader |
|
Optisk effekt |
Mindre end eller lig med 500mW |
Dimension |
27.0L×12.0B×8,2H mm |
Pin-konfigurationer
|
Type |
Optisk rute |
Elektrisk drev |
Tilstandssensor |
||||||
|
1×2 |
Pin 1 |
Pin5 |
Pin6 |
Pin10 |
Fastgør 2-3 |
Fastgør3-4 |
Fastgør7-8 |
Fastgør 8-9 |
|
|
Låsning |
P1-P2 |
-- |
-- |
GND |
V＋ |
Tæt |
Åben |
Åben |
Tæt |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
Åben |
Tæt |
Tæt |
Åben |
|
|
Ikke-låsende |
P1-P2 |
-- |
-- |
-- |
-- |
Tæt |
Åben |
Åben |
Tæt |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
Åben |
Tæt |
Tæt |
Åben |
|
Mekaniske dimensioner (Enhed:mm)
Optisk rute
Bestillingsinformation
|
FSW |
-1X2- |
-Bølgelængde- |
-Skift type- |
-Spænding- |
-Fibertype- |
-Pakke- |
-Fiberlængde- |
-Stik- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Specielt＝0 |
Låsning＝1 Ikke-låsende＝2 MINI Låse＝3 MINI ikke-låsende＝4 Specielt＝0 |
3V=3 5V=5 Specielt＝0 |
SM28=1 50/125=5 62.5/125=6 Specielt＝0 |
Bare fiber=1 900um rør=3 Specielt＝0 |
0.25m=1 0.5m=2 1.0m=3 Specielt＝0 |
Ingen=1 FC/pc=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 Specielt＝0 |
FAQ
1. Hvad er opto-mekanisk kontakt
A: En opto-mekanisk omskifter, alternativt omtalt som en elektro-optisk omskifter eller optisk omskifter, tjener til at dirigere eller skifte optiske signaler mellem forskellige veje eller kanaler på en selektiv måde. Den opnår dette ved fysisk at ændre positionen af en optisk komponent, såsom et spejl eller prisme, og derved styre retningen af lysstrømmen.
2. Hvad er bedre optisk eller mekanisk switch?
A: Valget mellem optiske og mekaniske kontakter afhænger af flere faktorer, herunder de specifikke applikationskrav, budgetbegrænsninger og ønskede ydeevnekarakteristika. I applikationer, hvor lavt indsættelsestab, høj pålidelighed og bred båndbredde er kritiske, kan optiske switches være det foretrukne valg. På den anden side, hvis omkostningseffektivitet og enkelhed er vigtigere, kunne mekaniske kontakter være en bedre mulighed.
3. Hvad er de forskellige typer optiske kontakter
A: Optiske kontakter, også kaldet opto-mekaniske kontakter, er enheder designet til at transmittere signaler og styre dataflow gennem udnyttelse af lys. I modsætning til traditionelle mekaniske kontakter, der er afhængige af fysiske kontakter og metalliske komponenter, bruger disse kontakter lysstråler til detektering og omdirigering af signaler.
