Produktdetaljer

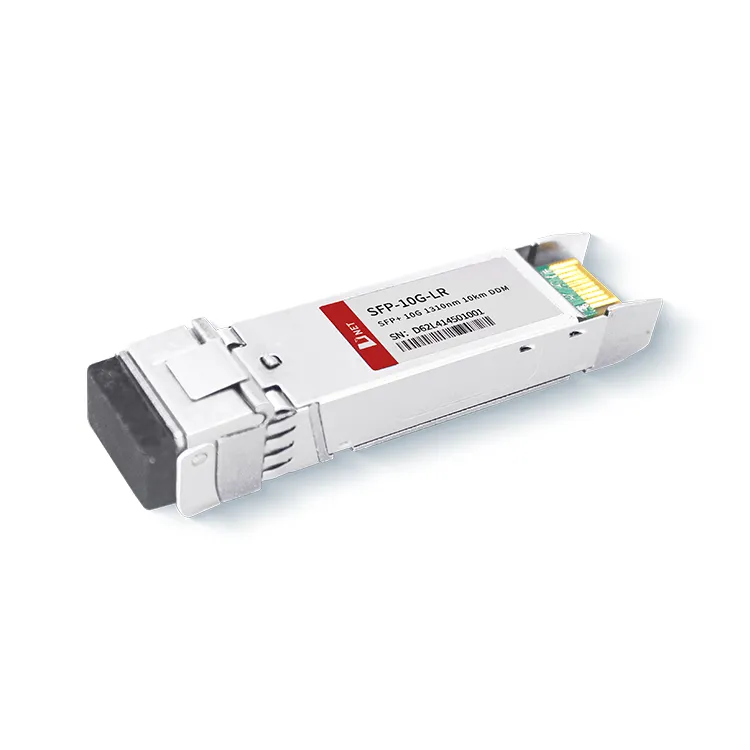

D-NET's 10G LR 10KM-modul er kompatibelt med SFF-8431-, SFF-8432- og IEEE 802.3ae 10GBASE-LR-standarderne. Den opererer ved en bølgelængde på 1310nm, en frekvens, der almindeligvis anvendes i optisk langdistancekommunikation. Modulet overholder den fuldt kompatible SFP-formfaktor, tilbyder hot-pluggability, letter ligetil opgraderinger til optiske porte og sikrer lav elektromagnetisk interferens (EMI) emissioner.
Populære tags: SFP+ 10G LR 10km transceivermodul, Kina SFP+ 10G LR 10km transceivermodulproducenter, leverandører, fabrik
Absolut maksimale vurderinger
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
|
|
Opbevaringstemperatur |
TS |
-40 |
+85 |
grad |
||
|
Husets driftstemperatur |
Kommerciel |
TA |
0 |
70 |
grad |
|
|
Industriel |
-40 |
+85 |
grad |
|||
|
Maksimal forsyningsspænding |
Vcc |
-0.5 |
4 |
V |
||
|
Relativ luftfugtighed |
RH |
0 |
85 |
% |
||
Elektriske egenskaber
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
Seddel |
|
Forsyningsspænding |
Vcc |
3.135 |
3.465 |
V |
||
|
Forsyningsstrøm |
Icc |
430 |
mA |
|||
|
Strømforbrug |
P |
1.5 |
W |
|||
|
Sendersektion |
||||||
|
Indgangsdifferensimpedans |
Ri |
100 |
Ω |
1 |
||
|
Tx Input Single Ended DC-spændingstolerance (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differential indgangsspændingssving |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Send Deaktiver Voltage |
VD |
2 |
Vcc |
V |
3 |
|
|
Sendeaktiveringsspænding |
VDA |
Vee |
Vee+0.8 |
V |
||
|
Modtagersektion |
||||||
|
Enkelt Ended Output Spænding Tolerance |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Spænding |
Vo |
300 |
850 |
mV |
||
|
Rx Output Stigning og Fald Tid |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS fejl |
VLOS fejl |
2 |
VccVÆRT |
V |
5 |
|
|
LOS Normal |
VLOS-norm |
Vee |
Vee+0.8 |
V |
5 |
|
Note
1. Into ence slutter ved 100 ohm.
2. Tilslut direkte til TX-dataindgangsbenet. AC kobling fra stiften til laserdriver IC.
3. LOS er en åben opsamlerudgang. 4,7k-10kΩ skal åbnes på værtskortet. Driften er logisk 0, og signaltab er logisk 1. Den maksimale pull-up spænding er 5,5V.
4. Ultralyd med OC-192 / SDH.
5. 10GBASE-LR / LW Ethernet.
Optiske parametre
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
Seddel |
|
Sendersektion |
||||||
|
Center bølgelængde |
λt |
1290 |
1310 |
1330 |
Nm |
|
|
spektral bredde |
△λ |
1 |
Nm |
|||
|
Gennemsnitlig optisk effekt |
Pavg |
-8.2 |
0.5 |
dBm |
1 |
|
|
Optisk strøm OMA |
Poma |
-5.2 |
dBm |
|||
|
Laser slukket |
Poff |
-30 |
dBm |
|||
|
Udryddelsesforhold |
ER |
3.5 |
dB |
7 |
||
|
Udryddelsesforhold |
ER |
6 |
dB |
6 |
||
|
Senderspredningsstraf |
TDP |
3.2 |
dB |
2 |
||
|
Relativ intensitetsstøj |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optisk returtabstolerance |
20 |
dB |
||||
|
Modtagersektion |
||||||
|
Center bølgelængde |
λr |
1260 |
1355 |
Nm |
||
|
Modtager følsomhed |
Sen |
-14.5 |
dBm |
4,7 |
||
|
Modtager følsomhed |
Sen |
-14.5 |
Dbm |
4,6 |
||
|
Stressfølsomhed (OMA) |
SenSKT |
-10.3 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-15 |
dBm |
|||
|
Los hysterese |
LOSH |
0.5 |
dB |
|||
|
Overbelaste |
Lør |
0 |
dBm |
5 |
||
|
Modtager reflektans |
Rrx |
-12 |
dB |
|||
Seddel
1. Stressmodtagertestbetingelser pr. IEEE802.3ae. CSRS-testen kræver, at værtskredsløbskortene opfylder SFF-8431-standarderne.
2. Modtageren overbelastning som specificeret i OMA og under de værste integrerede stressforhold.
3. Ultralyd med OC-192 / SDH
4. 10GBASE-LR / LW Ethernet
Bestillingsinformation
|
Varenummer |
Beskrivelse |
|
SFP-10G-LR |
10G SFP+ LR 10KM transceivermodul, Hot Pluggable, Duplex LC, +3.3V, 1310nm DFB-LD, Single mode |
Ofte stillede spørgsmål
1. Hvad er 10G LR?
A: D-NET's 10G LR 10KM-modul er et optisk transceiver-modul til 10-Gb/s serielle optiske kommunikationsapplikationer, SFP+-modulet er kompatibelt med SFF-8431, SFF-8432 og IEEE 802.3ae 10GBASE-LR.
2. Er 10GBASE-LR single mode eller multimode?
A: D-NETs 10G SFP+ LR 10KM transceivermodul er velegnet til fjerntransmission, så single-mode fiber er hovedsageligt dækket af 10 GBASE-LR SFP+, overførselsafstanden på 10GBASE-LR SFP kan være op til 10 km med en single-mode fiber
