Produktegenskaber

●Understøtter bithastigheder op til 25,78 Gbps

● Har et hot-pluggable SFP+-fodaftryk

● Udstyret med en 1310nm DFB-laser og PIN-fotodiode, der muliggør op til 10 km transmission over SMF

●Kompatibel med SFP+ MSA- og SFF-8472-specifikationer, med en duplex LC-beholder

● RoHS-kompatibel

● Fungerer med en enkelt +3.3V strømforsyning

●Indeholder digital diagnostisk overvågning i realtid

● Temperaturområde i driftskabinettet: Standard 0 grad til +70 grad

Ansøgninger

● 25GBASE-LR

Produktdetaljer

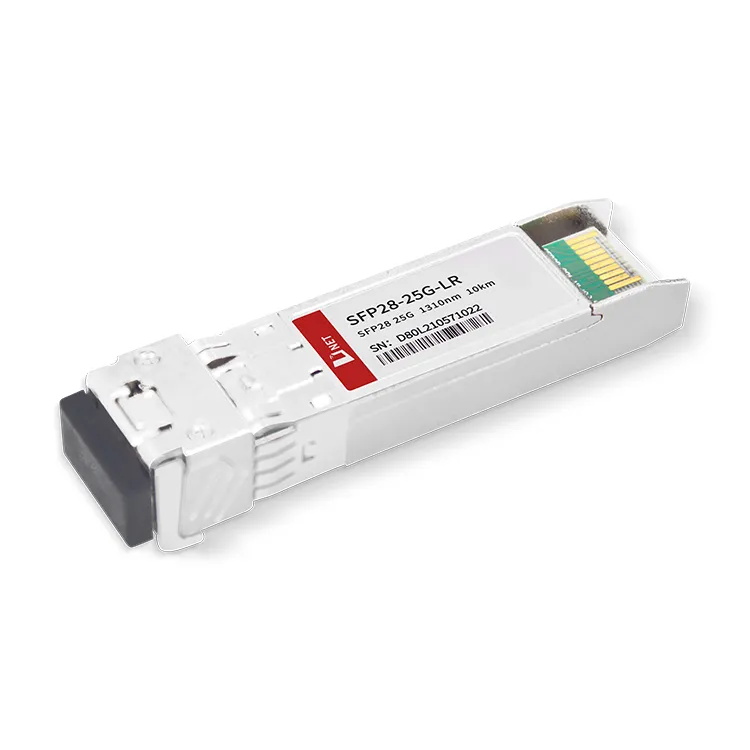

SFP28-transceiverne er højtydende, omkostningseffektive moduler, der er i stand til at understøtte en datahastighed på 25,78 Gbps og lette en transmissionsafstand på 10 km over Single-Mode Fiber (SMF).

Disse transceivere omfatter tre nøglekomponenter: en DFB-lasersender, en PIN-fotodiode, der er integreret med en transimpedans-forforstærker (TIA) og en MCU-kontrolenhed. Alle moduler overholder klasse I lasersikkerhedsstandarder.

Populære tags: SFP28 25G LR 10KM transceivermodul, Kina SFP28 25G LR 10KM transceivermodulproducenter, leverandører, fabrik

Absolut maksimale vurderinger

Parameter	Symbol	Min	Maks	Enhed
Forsyningsspænding	Vcc	-0.5	4	V
Opbevaringstemperatur	Ts	-40	+85	grad
Driftsfugtighed	-	5	85	%

Anbefalede driftsbetingelser

Parameter	Symbol	Min	Typisk	Maks	Enhed
Driftstemperatur	Tc	0		+70	grad
Strømforsyningsspænding	Vcc	3.135	3.30	3.465	V
Strømforsyning Strøm	Icc			400	mA
Datahastighed			25.78		Gbps

Optiske og elektriske egenskaber

Parameter		Symbol		Min	Typisk	Maks	Enhed	Noter
Sender
Center bølgelængde			λc	1270	1310	1350	Nm
Spektral bredde (-20dB)			Δλ			1	Nm
Side-tilstand undertrykkelse forhold			SMSR	30	-		dB
Gennemsnitlig udgangseffekt			P_ud	-6		2	dBm	1
Udryddelsesforhold			ER	3.5			dB
Data Input Sving Differentiale			V_I	180		850	mV	2
Input differentiel impedans			Z_I	90	100	110	Ω
TX deaktiver	Deaktiver			2.0		Vcc	V
TX deaktiver	Aktiver			0		0.8	V
TX fejl	Fejl			2.0		Vcc	V
TX fejl	Normal			0		0.8	V
Modtager
Center bølgelængde			λc	1260		1600	Nm
Modtager følsomhed						-13.3	dBm	3,4
Modtager overbelastning						2	dBm	3,4
LOS De-Assert			LOS_D			-15	dBm
LOS hævde			LOS_A	-30			dBm
LOS hysterese				0.5			dB
Data Output Sving Differentiale			V_ud	300		900	mV	5
LOS			Høj	2.0		Vcc	V
LOS			Lav			0.8	V

Bemærkninger:
1. Den optiske effekt lanceres i SMF.
2. PECL-indgang, internt AC-koblet og termineret.
3. Målt med et PRBS 231-1-testmønster @25.78Gps, BER mindre end eller lig med 5×10-5.
4. Målt med et PRBS 231-1-testmønster @10.3125Gps, BER mindre end eller lig med 1×10-12.
Bit 110.3 og bit 118.3 styrer låsetilstandene for den interne retimer eller CDR, standardværdien er "1".

5. Internt AC-koblet.

Bit 110,3 af A2h	Bit 118,3 af A2h	RX-datahastighed	TX datahastighed	Status for RX CDR	Status for TX CDR
Høj/1	Høj/1	24.33G/25.78G	24.33G/25.78G	Vælg CDR	Vælg CDR
Høj/1	Lav/0	24.33G/25.78G	9.95G/10.31G	Vælg CDR	CDR bypass
Lav/0	Høj/1	9.95G/10.31G	24.33G/25.78G	CDR bypass	Vælg CDR
Lav/0	Lav/0	9.95G/10.31G	9.95G/10.31G	CDR bypass	CDR bypass

Bestillingsinformation

Varenummer	Beskrivelse
SFP28-25G-LR	25 Gbps SFP28 Transceiver, Single Mode, 10 km rækkevidde

Ofte stillede spørgsmål

1. Kan du sætte SFP+ i en SFP28-port?

A: Ja, men når den er tilsluttet SFP + transceiveren, kan denne port kun understøtte op til 10 Gbps internethastigheder.

2. Hvad er QSFP28 og SFP28?

A: Begge har forskellige størrelser og protokolstandarder. SFP28-modulet er defineret som at understøtte en enkelt køretøjs transmissionshastighed på 25GB, og QSFP28 understøtter fire 25Gbit/s-kanaler med en samlet datahastighed på 100G

3. Hvilken hastighed understøttes SFP28 af?

A: Det optiske SFP 28-modul har en transmissionshastighed på 25 Gbps ved hjælp af et LC-stik.
