Beskrivelse

Tekniske parametre

Funktioner

● Driftsdatahastighed op til 25,78 Gbps
● Op til 10 km transmissionsafstand
● Højfølsom Pin-fotodiode og TIA
● LC duplex-stik
● Hot pluggbar 20-pin stik
● Lavt strømforbrug<1 W
● -20 til 70 grader i et bredt temperaturområde
● Enkelt +3.3V±5 % strømforsyning
● Kompatibel med SFF-8472
● Fuldt RoHS-kompatibel

Produktdetaljer

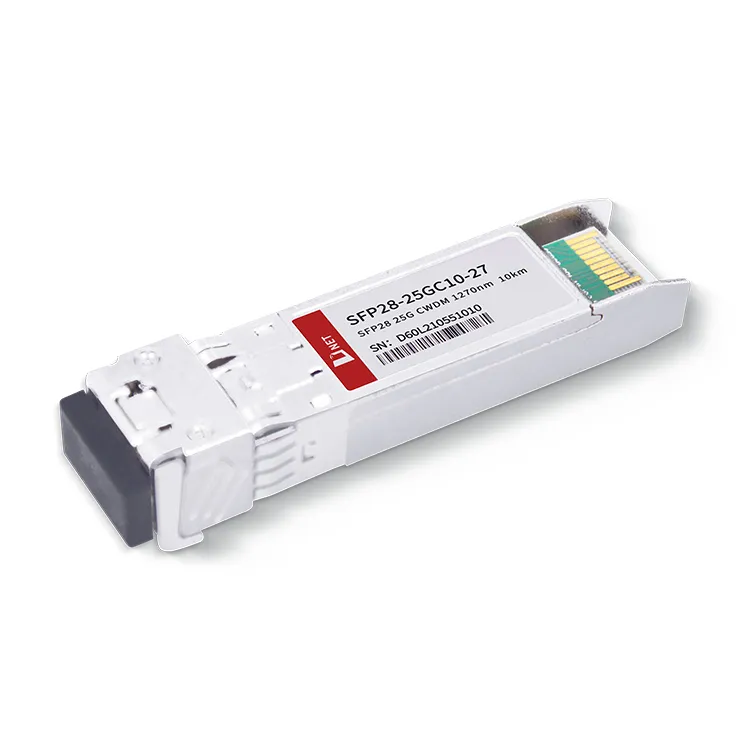

D-nets 25G CWDM 1270nm 10KM-modul bruger en CWDM DML-laser og PIN-modtager. Både dens modtage- og transmissionskanal inkorporerer et indbygget CDR-kredsløb, der er i stand til at understøtte en maksimal hastighed på op til 25,78 Gbps. 25G 1270nm 10KM optisk farvetransceiver er designet til at spare fiberressourcer og derved effektivt reducere de samlede driftsomkostninger for tjenesteudbydere. 25G 1270nm 10KM-modulet overholder SFF-8472- og RoHS-standarderne. 25G SFP28 CWDM 10KM transceiver-modulet finder bred anvendelse i datacentersammenkobling, kommunikationsoperatørers optiske transmissionsnetværk, trådløse basestations backhaul-netværk og enterprise Ethernet-scenarier.

Populære tags: SFP28 CWDM 1270nm transceiver modul, Kina SFP28 CWDM 1270nm transceiver modul fabrikanter, leverandører, fabrik

Absolut maksimale vurderinger

Parameter	Symbol	Enhed	Min	Maks
Opbevaringstemperaturområde	Ts	^oC	-40	85
Relativ luftfugtighed	RH	%	0	95
Maksimal forsyningsspænding	Vcc3	V	-0.5	4.0

Anbefalede driftsbetingelser

Parameter	Symbol	Enhed	Min	Typ	Maks
Driftstilfælde temperaturområde	Tc	^oC	-20		70
Strømforsyningsspænding	Vcc	V	3.14	3.3	3.46
Bithastighed	BR	Gb/s		25.78
Bitfejlsforhold	BER				5*10^-5
Maks. understøttet linklængde	L	Km			10

Definition af elektriske porte

Parameter	Symbol	Enhed	Min	Typ	Maks	Seddel
Forsyningsspænding	V_CC	V	3.14	3.3	3.46
Strømforbrug	P	mW			1000
Sender
Input differentiel impedans	R_I	Ω		100
Enkeltende Data Input Swing	V_I	mVp-p	90		450
Send Deaktiver Voltage	V_DIS	V	2		V_CCHOST
Sendeaktiveringsspænding	V_DA	V	V_EE		V_EE+0.8
Sende fejl påstå spænding	V_FA	V	2		V_CCHOST
Transmissionsfejl De-assert spænding	V_FDA	V	V_EE		V_EE+0.4
Modtager
Enkelt-endet datoudgangssving	V_OD	mVp-p	200		450
LOS fejl	V_TAB	V	2		V_CCHOST
LOS Normal	V_LOSNR	V	V_EE		V_EE+0.4

Optiske egenskaber

(Tc=0 til 70 oC og Vcc= 3.14 til 3,46V)

Parameter	Symbol	Enhed	Min	Typ	Maks	Seddel
Nominel bølgelængde	λ	nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Bølgelængde Drift	Δλ	Nm	-6.5		+6.5
Gennemsnitlig udgangseffekt	Pav	dBm	-3		2
Spektral bredde (-20dB)	s	Nm			1
Udryddelsesforhold	ER	dB	3.5
Sidetilstandsundertrykkelsesforhold	SMSR	dB	30
Gennemsnitlig starteffekt for OFF-sender	POFF	dBm			-30
Relativ intensitetsstøj	RIN	dB/Hz			-128
Center bølgelængde	λC	Nm	1260		1620
Modtagerfølsomhed (OMA)	RSENSE	dBm			-11.3	1
Modtager overbelastning (OMA)	Pmax	dBm	2.2
Optisk afkasttab		dB			-26
LOS hævde	LOSA	dBm	-30
LOS Afhæv LOS	TABS	dBm			-17
LOS hysterese		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5dBm, PRBS 231-1 og BER bedre end eller lig med 5E-5;

Bestillingsinformation

Varenummer	Beskrivelse
SFP28-25GC10-27	25G CWDM 1270nm 10KM LC optisk transceiver

Ofte stillede spørgsmål

1. Hvad er en 25G SFP28-port?

A: D-NETs SFP28-port er til 25G-hastighedsport svarende til en 10G SFP+-port.

2. Er SFP28 et Ethernet?

A: Ethernet SFP28 er til kunder, der implementerer 25GbE, SFP28-modul, baseret på pakkeformen SFP+, understøtter 25G Ethernet-standard. Bagudkompatibilitet med 10GbE giver en naturlig migreringssti for kunder, der har brug for mere båndbredde.
