Ansøgninger
● 10GBASE-ZR/ZW Ethernet
● SONET OC-192/SDH STM-64
● 10G Fiberkanal
● OTN OTU2e
Produktdetaljer

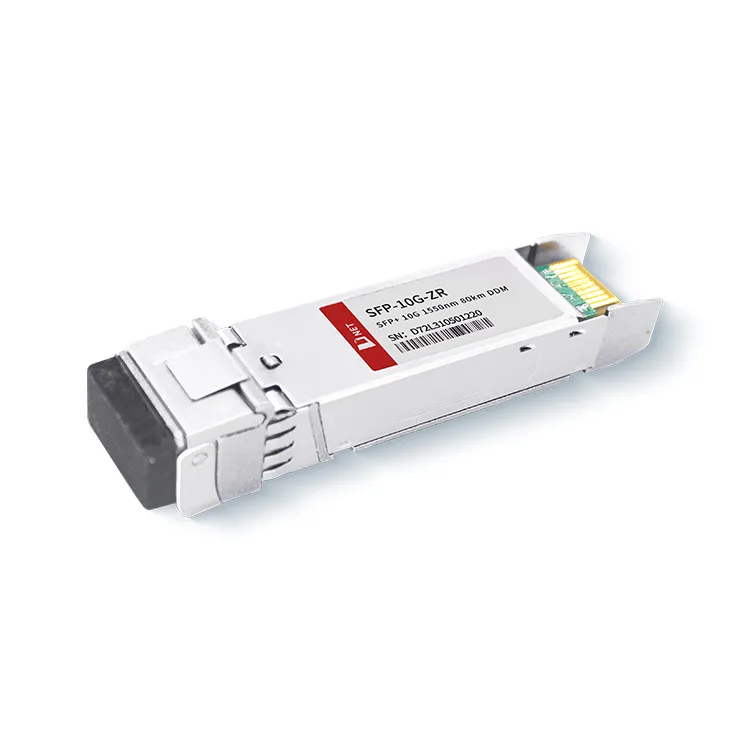

10G SFP+ ZR 80KM transceivermodulet fra D-NET konverterer en 10Gb/s seriel elektrisk datastrøm til et 10Gb/s optisk udgangssignal, og omvendt, konverterer et 10Gb/s optisk inputsignal tilbage til en 10Gb/s seriel elektrisk data strøm. Modulet overholder den fuldt kompatible SFP-formfaktor, tilbyder hot-pluggability, letter opgraderinger til optiske porte og sikrer lav elektromagnetisk interferens (EMI) emissioner.
Populære tags: SFP+10G ZR 1550nm 80km transceivermodul, Kina SFP+10G ZR 1550nm 80km transceivermodulproducenter, leverandører, fabrik
Absolut maksimale vurderinger
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
|
|
Opbevaringstemperatur |
TS |
-40 |
+85 |
grad |
||
|
Husets driftstemperatur |
Kommerciel |
TA |
0 |
70 |
grad |
|
|
Industriel |
TA |
|||||
|
Maksimal forsyningsspænding |
Vcc |
-0.5 |
4 |
V |
||
|
Relativ luftfugtighed |
RH |
0 |
85 |
% |
||
Elektriske egenskaber
(TOP=0 til 70 grader, VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
Seddel |
|
Forsyningsspænding |
Vcc |
3.135 |
3.465 |
V |
||
|
Forsyningsstrøm |
Icc |
500 |
mA |
|||
|
Strømforbrug |
P |
1.8 |
W |
|||
|
Sendersektion |
||||||
|
Indgangsdifferensimpedans |
Ri |
100 |
Ω |
1 |
||
|
Tx Input Single Ended DC-spændingstolerance (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differential indgangsspændingssving |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Send Deaktiver Voltage |
VD |
2 |
Vcc |
V |
3 |
|
|
Sendeaktiveringsspænding |
VDA |
Vee |
Vee+0.8 |
V |
||
|
Modtagersektion |
||||||
|
Enkelt Ended Output Spænding Tolerance |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Spænding |
Vo |
300 |
850 |
mV |
||
|
Rx Output Stigning og Fald Tid |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS fejl |
VLOS fejl |
2 |
VccVÆRT |
V |
5 |
|
|
LOS Normal |
VLOS-norm |
Vee |
Vee+0.8 |
V |
5 |
|
Optiske parametre
(TOP=0 til 70 grader, VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
Seddel |
|
Sendersektion |
||||||
|
Center bølgelængde |
λt |
1530 |
1550 |
1565 |
Nm |
|
|
spektral bredde |
△λ |
0.3 |
Nm |
|||
|
Gennemsnitlig optisk effekt |
Brolægning |
0 |
+5 |
dBm |
1 |
|
|
Optisk strøm OMA |
Poma |
-2.1 |
dBm |
|||
|
Laser slukket |
Poff |
-30 |
dBm |
|||
|
Udryddelsesforhold |
ER |
8.2 |
dB |
|||
|
Senderspredningsstraf |
TDP |
3.0 |
dB |
2 |
||
|
Relativ intensitetsstøj |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optisk returtabstolerance |
21 |
dB |
||||
|
Modtagersektion |
||||||
|
Center bølgelængde |
λr |
1260 |
1600 |
Nm |
||
|
Modtager følsomhed |
Sen |
-23 |
dBm |
4 |
||
|
Stressfølsomhed (OMA) |
SenSKT |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
dBm |
|||
|
Los hysterese |
LOSH |
0.5 |
dB |
|||
|
Overbelaste |
Lør |
-7 |
dBm |
5 |
||
|
Modtager reflektans |
Rrx |
-26 |
dB |
|||
Seddel
1. 12dB refleksion.
2. Gennemsnitlige effekttal er kun informative i henhold til IEEE802.3ae.
3. TWDP-tal kræver, at værtskortet er SFF-8431kompatibelt. TWDP beregnes ved hjælp af Matlab-koden i paragraf 68.6.6.2 i IEEE802.3ae.
Bestillingsinformation
|
Varenummer |
Beskrivelse |
|
SFP-10G-ZR |
10G SFP+ ZR 80KM transceivermodul, Hot Pluggable, Duplex LC, +3.3V, 1550nm EML&APD, Single mode |
Ofte stillede spørgsmål
1. Hvad er rækkevidden af 10G ZR?
A: For 10G 80KM er 1550nm optisk udgangseffekt og bølgelængde (1550nm) verificeret på optiske spektrumanalysatorer. Den maksimale rækkevidde på 80 km over faktisk (ikke simuleret) SMF, singlemode fiberkabel.
2. Hvad er forskellen mellem SFP ER og ZR?
A: SFP-10G-ER opnår en transmissionsafstand på op til 40 km gennem en single-mode optisk fiber. SFP-10G-ZR har en bølgelængde på 1550nm, understøtter en transmissionsafstand på op til 80 km på en standard single-mode fiber og er meget udbredt i 10GBASE-ZR/ZW Ethernet og 10G Fiber-kanal.
3. Hvad er det optiske sendeeffektområde for 10G ZR SFP?
A: Den maksimale optiske sendeeffekt for D-NET's 10G 80KM 1550nm-modul er 4,0 dBm og et minimum er 0 dBm.
