Funktioner
● Hot-pluggable SFP-pakke
● Duplex LC-stik
● 10GHz ITU Grid, C-bånd
● Strømforsyning:+3.3V
● Metalskal, for at reducere den elektromagnetiske interferens
● Strømforbrug<1.5W
● Temperaturområde: 0~ 70 grader
Produktdetaljer

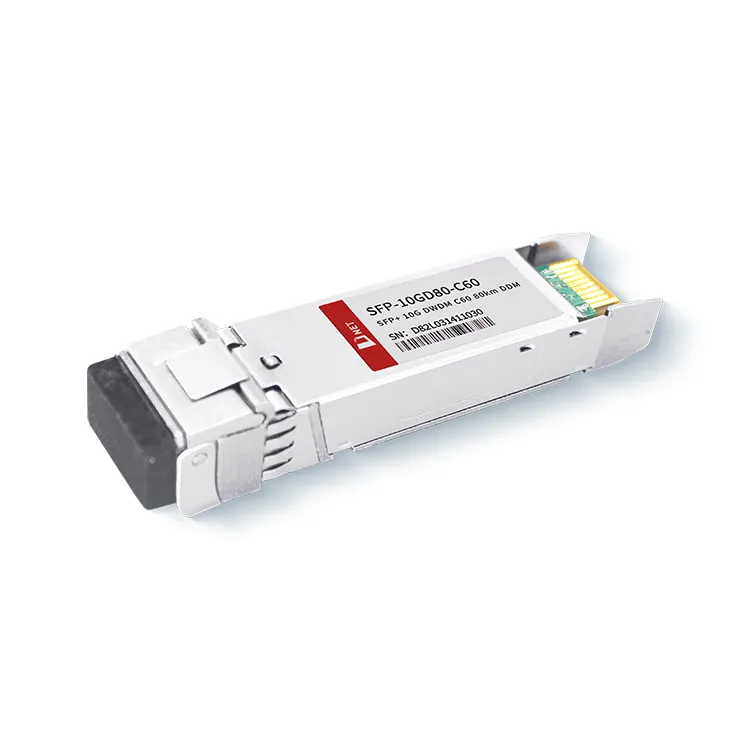

D-nets 10G DWDM 80KM C60 optiske transceiver understøtter bithastigheder fra 9,95 til 11,3 Gb/s. Ved at bruge DWDM-teknologi giver denne transceiver mulighed for samtidig transmission af flere bølgelængder over en enkelt optisk fiber, hvorved netværkskapaciteten forbedres og båndbreddeforbruget optimeres. C60-betegnelsen betyder, at modulet fungerer inden for C-båndets bølgelængdeområde. SFP+ DWDM 80KM C60-transceivere er almindeligvis implementeret i 10GBASE-ZR/ZW Ethernet-, Sonet OC-192/SDH-, 10G Fibre Channel- og DWDM-netværk.
Populære tags: SFP+10G DWDM C60 80km, Kina SFP+10G DWDM C60 80km producenter, leverandører, fabrik
Absolut maksimale vurderinger
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
|
Opbevaringstemperatur |
TS |
-40 |
+85 |
grad |
|
|
Husets driftstemperatur |
TA |
0 |
70 |
grad |
|
|
Maksimal forsyningsspænding |
Vcc |
-0.5 |
4 |
V |
|
|
Relativ luftfugtighed |
RH |
0 |
85 |
% |
Elektriske egenskaber
(TOP=0 til 70grad , VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
Seddel |
|
Forsyningsspænding |
Vcc |
3.135 |
3.465 |
V |
||
|
Forsyningsstrøm |
Icc |
450 |
mA |
|||
|
Strømforbrug |
P |
1.5 |
W |
|||
|
Sendersektion |
||||||
|
Indgangsdifferensimpedans |
Ri |
100 |
Ω |
1 |
||
|
Tx Input Single Ended DC-spændingstolerance (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differential indgangsspændingssving |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Send Deaktiver Voltage |
VD |
2 |
Vcc |
V |
3 |
|
|
Sendeaktiveringsspænding |
VDA |
Vee |
Vee+0.8 |
V |
||
|
Modtagersektion |
||||||
|
Enkelt Ended Output Spænding Tolerance |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Spænding |
Vo |
300 |
850 |
mV |
||
|
Rx Output Stigning og Fald Tid |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS fejl |
VLOS fejl |
2 |
VccVÆRT |
V |
5 |
|
|
LOS Normal |
VLOS-norm |
Vee |
Vee+0.8 |
V |
5 |
|
Optiske parametre
(TOP=0 til 70grad , VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
Seddel |
|
Sendersektion |
||||||
|
Optisk bølgelængde - End Of Life |
λ |
X-100 |
X |
X+100 |
kl |
|
|
Optisk bølgelængde-begyndelse af livet |
λ |
X-25 |
X |
X+25 |
kl |
|
|
Gennemsnitlig optisk effekt |
Brolægning |
0 |
+5 |
dBm |
1 |
|
|
Laser slukket |
Poff |
-30 |
dBm |
|||
|
Udryddelsesforhold |
ER |
8.2 |
dB |
|||
|
Senderspredningsstraf |
TDP |
3.0 |
dB |
2 |
||
|
Relativ intensitetsstøj |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optisk returtabstolerance |
20 |
dB |
||||
|
Modtagersektion |
||||||
|
Center bølgelængde |
λr |
1480 |
1565 |
Nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
dBm |
|||
|
Los hysterese |
LOSH |
0.5 |
dB |
|||
|
Overbelaste |
Lør |
-7 |
dBm |
5 |
||
|
Modtager reflektans |
Rrx |
-12 |
dB |
|||
Bestillingsinformation
|
Varenummer |
Beskrivelse |
|
SFP-10GD80-C60 |
10G DWDM 80KM C60 Transceiver Hot Pluggbar, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, Single mode |
Ofte stillede spørgsmål
1. Hvad er DWDM SFP?
A: DWDM SFP Optisk modul tilhører en slags WDM optisk modul. SFP+ DWDM 80KM C60 transceiver anvender DWDM-teknologi, som bruger forskellige bølgelængder til at genbruge flere optiske signaler til en optisk fiber til at transmittere data.
2. Hvilken SFP kræves til langdistanceforbindelse?
A: Standard Single mode SFP'er kan transmittere op til 10 km, mens Extended Single mode SFP'er op til 80 km. Til kortere afstande og en billigere mulighed er multi-mode SFP'er en fantastisk løsning. En Standard multi-mode SFP kan transmittere op til 500m, mens en Extended multi-mode SFP, op til 2 km.
