Produktfremhævning

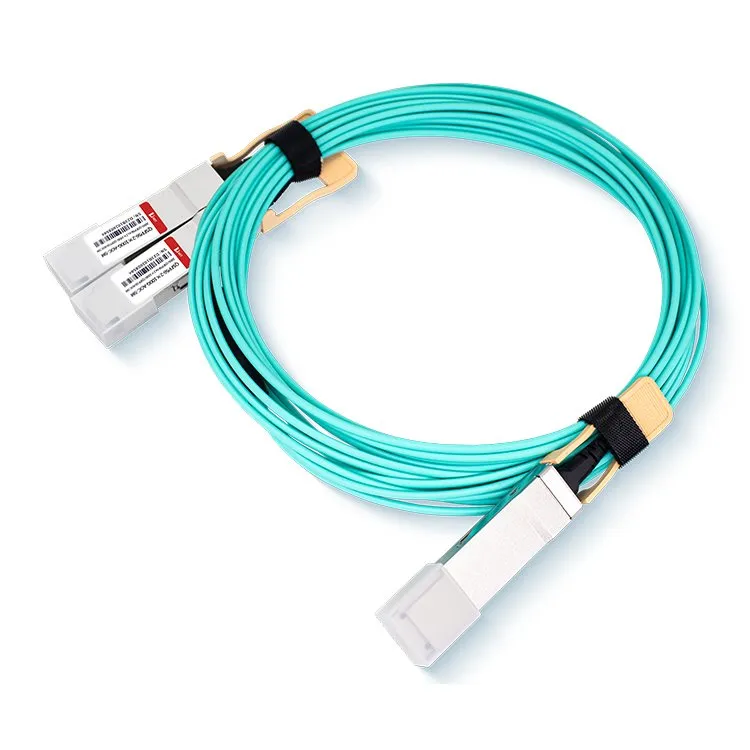

● Aktivt optisk kabel med breakout fra QSFP56 200G til to QSFP28 100G
● Op til 53,125 Gbps datahastighed pr. kanal PAM4-modulation
● Integreret 850nm VCSEL-array og PD-array
● DDM-funktion implementeret
● Hot-pluggable
● Lavt strømforbrug,<4W on 200G end, <3W on 100G end
● Temperaturområde til kommerciel betjeningsboks: 0 grader til 70 grader
● I overensstemmelse med ROHS2.0
Ansøgninger
● Datacentre og Cloud-netværk
● 200G InfiniBand HDR-systemer
Populære tags: QSFP56 200G til 2X100G breakout AOC kabel, Kina QSFP56 200G til 2X100G breakout AOC kabel producenter, leverandører, fabrik
Absolut maksimale vurderinger
|
Produkt |
Modula tion |
Protokol |
Nominel sats |
Specifikationer |
|||||
|
Samlet (Gbps) |
Elektrisk Baner (Gbaud) |
ppm |
Høj hastighed Elektrisk |
Præ-FEC Max BER |
Forbindelse |
||||
|
200G ende |
PAM4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200GAUI-4 |
1E-6 for InfiniBand HDR; 2.4E-4 for 200GBAS E-SR4 |
0.5 ~ 100m |
|
|
Per 100G ende |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200GAUI-4 |
|||
|
Parameter |
Symbol |
Enhed |
Min |
Maks |
|
|
Husets driftstemperatur |
Top |
grad |
0 |
70 |
|
|
Opbevaringstemperaturområde |
Ts |
grad |
-40 |
85 |
|
|
Relativ luftfugtighed |
RH |
% |
0 |
85 |
|
|
Strømforsyningsspænding |
Vcc |
V |
-0.5 |
3.6 |
|
Anbefalede driftsbetingelser
|
Parameter |
Symbol |
Enhed |
Min |
Typ |
Maks |
|
|
Driftstemperatur Rækkevidde |
Tca |
oC |
0 |
/ |
70 |
|
|
Strømforsyningsspænding |
Vcc |
V |
3.135 |
3.3 |
3.465 |
|
Definition af elektriske porte
|
Parameter |
Symbol |
Enhed |
Min |
Typ |
Maks |
Noter |
|
Forsyningsspænding |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Strømforbrug |
Pc |
W |
4 |
200G slut |
||
|
3 |
100G slut |
|||||
|
Sender |
||||||
|
Input differentiel impedans |
RIN |
Ω |
80 |
100 |
120 |
|
|
Single Ended Data Input Swing |
VIN |
mVp-p |
90 |
500 |
||
|
Transmit Disable Voltage |
VDIS |
V |
2 |
VCCHOST |
||
|
Sendeaktiveringsspænding |
VEN |
V |
VEE |
VEE+0.8 |
||
|
Sende fejl påstå spænding |
VFA |
V |
2 |
VCCHOST |
||
|
Transmissionsfejl De-assert spænding |
VFDA |
V |
VEE |
VEE+0.8 |
||
|
Modtager |
||||||
|
Single Ended Data Output Swing |
VOD |
mVp-p |
200 |
500 |
||
|
LOS fejl |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS Normal |
VLOSNR |
V |
VEE |
VEE+0.8 |
||
|
Differentiel opsigelse uoverensstemmelse |
% |
10 |
||||
|
IIC kommunikation |
||||||
|
IIC Ur frekvens |
- |
KHZ |
/ |
100 |
400 |
|
|
ur strækker sig |
- |
os |
/ |
/ |
500 |
|
Modulhukommelseskort
Kompatibel med CMIS rev 4.0/ SFF8636
Bestillingsinformation
|
Varenummer |
Beskrivelse |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 til 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 til 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 til 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 til 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 til 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 til 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 til 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 til 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 til 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 til 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 til 2xQSFP28 SR2 AOC xxM |
FAQ
1. Hvad er aktivt optisk kabel?
A: Et aktivt optisk kabel (AOC) er et højhastigheds datatransmissionskabel, der integrerer optisk fiberteknologi med elektriske komponenter for at muliggøre overførsel af datasignaler over længere afstande. Det bruges ofte i applikationer som datacentre, højtydende computere og netværkssystemer.
2. Hvad er forskellen mellem aktive og passive kabler?
A: Sammenfattende, mens både aktive og passive kabler tjener det formål at transmittere signaler, inkorporerer aktive kabler indbyggede elektroniske komponenter til aktivt at styre og forbedre signalet, mens passive kabler udelukkende er afhængige af det ledende materiales iboende egenskaber til signaltransmission .
3. Hvad er den maksimale længde af aktivt optisk kabel?
A: Den maksimale længde af et aktivt optisk kabel kan variere afhængigt af faktorer som kabelkvalitet, datahastighed og den specifikke teknologi, der anvendes. Aktive optiske kabler har dog potentialet til at nå væsentligt længere transmissionsafstande sammenlignet med passive kabler. I nogle tilfælde kan aktive optiske kabler opnå transmissionsafstande på op til flere hundrede meter eller endda kilometer, afhængigt af teknologien og anvendelsen. Det er vigtigt at bemærke, at den specifikke maksimale længde afhænger af produktspecifikationerne fra producenten af det aktive optiske kabel.
