Beskrivelse

Tekniske parametre

Produkthøjdepunkter

● Kanalantal: Den understøtter op til 18 uafhængige kanaler, hvilket tillader multipleksing af 18 forskellige bølgelængder på en enkelt fiber.
● Bølgelængdeområde: Det fungerer inden for CWDM-området (Coarse Wavelength Division Multiplexing), der typisk spænder fra 1270 nm til 1610 nm. Hver kanal er tildelt en unik bølgelængde inden for dette område.
● Passiv drift: CWDM-multipleksere er passive enheder, hvilket betyder, at de ikke kræver nogen ekstern strømforsyning eller aktive komponenter.
● Plug-and-Play: CWDM-multipleksere er designet til enkel installation og konfiguration. De kan nemt integreres i eksisterende optiske netværk uden behov for komplekse opsætningsprocedurer

Produktdetaljer

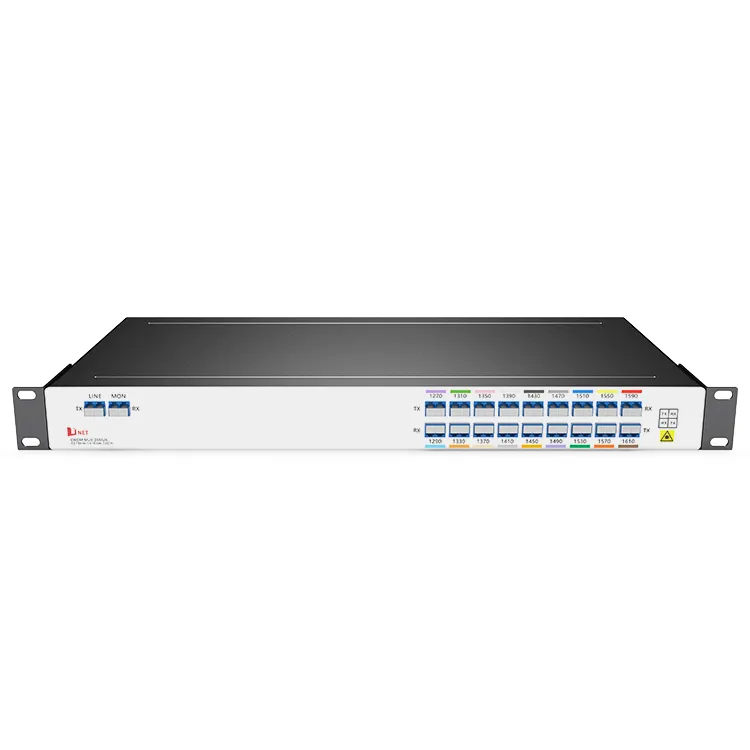

D-Net 18-kanalen CWDM MUX DEMUX opererer inden for et bølgelængdeområde fra 1270nm til 1610nm og understøtter præcis 18 forskellige kanaler eller bølgelængder i CWDM-spektret. Disse MUX- og DEMUX-enheder letter den effektive transmission og modtagelse af flere signaler gennem en enkelt fiber og optimerer derved netværkets kapacitet og udnyttelse.

Produktpanel

Populære tags: CWDM MUX DEMUX 18 kanals dual fiber 1U rack, Kina CWDM MUX DEMUX 18 kanals dual fiber 1U rack producenter, leverandører, fabrik

Produktspecifikation

Bølgelængde	18 kanaler 1270-1610nm	Kanalafstand	20nm
Kanalpassbånd	±6,5nm	Teknologi	TFF (tyndfilmsfilter)
Indføringstab	Regelmæssig: Mindre end eller lig med 5,4dB (Med 8 Spring over 0: Mindre end eller lig med 3.0dB)	Link tab	Regelmæssig: Mindre end eller lig med 6,2dB (Med 8 Spring over 0: Mindre end eller lig med 4.0dB)
Indføringstab @ 1 % man	Mindre end eller lig med 26dB	Center bølgelængde Nøjagtighed	±0.05nm
Afkasttab	Større end eller lig med 45dB	Direktivitet	Større end eller lig med 45dB
Polariseringstilstand Spredning	Mindre end eller lig med 0.1ps	Polariseringsafhængigt tab	Mindre end eller lig med 0.3dB
Kanalisolering	Tilstødende Større end eller lig med 30dB Ikke-tilstødende Større end eller lig med 45dB	Temperatur	Kører -40 til 85 grader Opbevaring -40 til 85 grader
Nettovægt	1,5 kg	Dimensioner (HxBxD)	44440230 mm

Bemærk: Specificeret med stik.

Applikationslinkning

Multi-rate hybrid multipleksing service
Giver mulighed for fleksible kombinationer af 1G/10G/25G/40G/100G/200G Ethernet, SAN, OTN, SDH/SONET og lokale videotjenester.

Typer af CWDM-netværksapplikationer

Type1: punkt-til-punkt transmission

Type2: Ringtransmission

Type3: krydsforbindelse

Ordreinformation

Produktnr.	Produktbeskrivelse
CDM18-1U01-3161	CWDM MUX DEMUX 16CH (31-61) Dobbelt fiber, LC/UPC, 1U rack

Bemærk: Vi understøtter tilpasset design, kontakt os venligst via e-mail.

Ofte stillede spørgsmål

1. Hvad er bølgelængden af CWDM?
A: Bølgelængdeområdet for et CWDM-system (Coarse Wavelength Division Multiplexing) falder typisk inden for området 1260nm til 1625nm. Hver kanal i et CWDM-system er tildelt en specifik bølgelængde inden for dette område, hvilket gør det muligt at kombinere flere datastrømme og transmittere over en enkelt optisk fiber. Kanalerne er normalt adskilt med 20 nm, hvilket resulterer i i alt 18 kanaler i et 18-kanal CWDM-system. Denne teknologi bruges almindeligvis i optisk netværk for at øge kapaciteten af eksisterende fiberinfrastruktur.

2. Hvordan fungerer en CWDM mux?
A: En CWDM (Coarse Wavelength Division Multiplexing) 18-kanalbølgelængdedelingsmultiplekser er en netværksenhed, der bruges til at kombinere eller adskille flere optiske signaler, der transmitteres over forskellige bølgelængder af lys.

3. Hvad er bedre CWDM eller DWDM?
A: Valget mellem CWDM og DWDM afhænger af forskellige faktorer såsom den nødvendige kapacitet, afstand, omkostninger og tilgængelig infrastruktur. CWDM bruges ofte til kommunikation på kortere afstande inden for et lokalnetværk (LAN) eller metropolitan area network (MAN), hvor der er behov for et lavere antal kanaler. DWDM er på den anden side velegnet til langdistance- og højkapacitetsapplikationer, såsom backbone-netværk og transkontinentale links.
