Beskrivelse

Tekniske parametre

D-nets optiske transceivermodultjeneste

● Kompatibilitetshjælp:D-NET tilbyder kompatibilitetstjenester for at sikre, at optiske moduler er kompatible med udstyr fra førende producenter.
● Personlige tjenester:D-NET tilbyder OEM-tilpasningsmuligheder for sine produkter. Efter anmodning kan kunderne få farvede logoetiketter skræddersyet til deres behov.
● Standard leveringsperiode:3 dage
● Omfattende forsendelsesløsninger:D-NET samarbejder med meget velrenommerede kurerfirmaer som SF, FedEx, DHL, UPS og andre for at sikre pålidelige forsendelsestjenester.

Funktioner

● Understøtter bithastigheder op til 1,25 Gbps
● Har et hot-pluggable SFP-fodaftryk
● Udstyret med en CWDM DFB-laser og PIN-fotodetektor, der kan sende op til 80 km på SMF
● Kompatibel med SFP MSA- og SFF-8472-specifikationer, med en duplex LC-beholder
● RoHS-kompatibel
● Drives af en enkelt +3.3V strømforsyning
● Inkorporerer digital diagnostisk overvågning i realtid
● Temperaturområde i driftskabinettet:

-Standard: 0 til +70 grad

- Industriel: -40 til +85 grad

Ansøgninger

● 1,25 Gbps optiske systemer
● Gigabit Ethernet
● 1,063 Gbps Fiber Channel
● Andre optiske links

Produktdetaljer

Transceiverne er fuldt ud kompatible med SFP Multi-Source Agreement og de digitale diagnosefunktioner, der er specificeret i SFF-8472. De består af tre primære komponenter: en CWDM DFB-lasertransmitter, en PIN-fotodiode integreret med en transimpedansforforstærker (TIA) og en MCU-kontrolenhed. Alle moduler overholder klasse I lasersikkerhedsstandarder.

Populære tags: SFP 1G 1000base CWDM 1270nm 80km, Kina SFP 1G 1000base CWDM 1270nm 80km producenter, leverandører, fabrik

Absolut maksimale vurderinger

Parameter	Symbol	Min	Maks	Enhed
Forsyningsspænding	Vcc	-0.5	4.5	V
Opbevaringstemperatur	Ts	-40	+85	grad
Driftsfugtighed	-	5	85	%

Anbefalede driftsbetingelser

Parameter		Symbol	Min	Typisk	Maks	Enhed
Driftstemperatur	Norm	Tc	0		+70	grad
	Udvidet		-20		+80	grad
	Industriel		-40		+85	grad
Strømforsyningsspænding		Vcc	3.135	3.30	3.465	V
Strømforsyning Strøm		Icc			300	mA
Datahastighed			0.1	1.25		Gbps

Optiske og elektriske egenskaber

Parameter		Symbol		Min	Typisk	Maks	Enhed	Noter
Sender
Center bølgelængde			λc	λc-6.5	λc	λc+6.5	Nm
Spektral bredde (-20dB)			Δλ			1	nm
Side-tilstand undertrykkelse forhold			SMSR	30		-	dB
Gennemsnitlig udgangseffekt			P_ud	0		+4.0	dBm	1
Udryddelsesforhold			ER	9.0			dB
Data Input Sving Differentiale			V_I	180		1200	mV	2
Input differentiel impedans			Z_I	90	100	110	Ω
TX deaktiver	Deaktiver			2.0		Vcc	V
TX deaktiver	Aktiver			0		0.8	V
TX fejl	Fejl			2.0		Vcc	V
TX fejl	Normal			0		0.8	V
Modtager
Center bølgelængde			λc	1270		1610	Nm
Modtager følsomhed						-26	dBm	3
Modtager overbelastning				-1			dBm	3
LOS De-Assert			LOS_D			-27	dBm
LOS hævde			LOS_A	-38			dBm
LOS hysterese				0.5		4	dB
Data Output Sving Differentiale			V_ud	600	800	1000	mV	4
LOS			Høj	2.0		Vcc	V
LOS			Lav			0.8	V

Noter
1. Den optiske effekt lanceres i SMF.
2. PECL-indgang, internt AC-koblet og termineret.
3. Målt med et PRBS 27-1-testmønster @1250Mbps, BER mindre end eller lig med 1×10-12.
4. Internt AC-koblet.

Bestillingsinformation

Varenummer	Beskrivelse

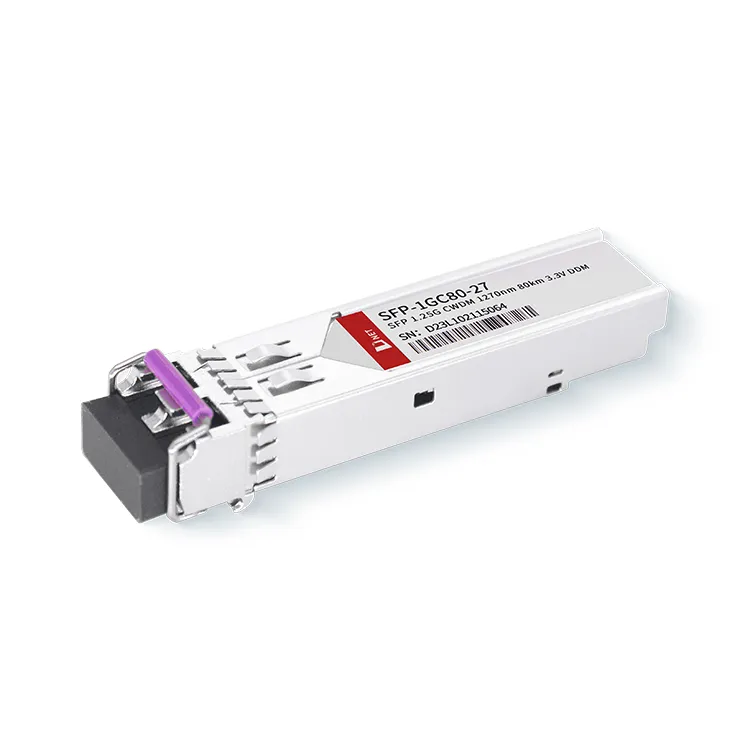

SFP-1GC80-27	1,25 Gbps SFP CWDM Transceiver, Single Mode, 80 km rækkevidde

Ofte stillede spørgsmål

1. Hvad betyder 1G SFP?
A: 1G SFP repræsenterer 1 Gigabit Small Form-factor Pluggable, som understøtter en dataoverførselshastighed på 1 Gigabit pr. sekund.

2. Hvordan vælger man SFP transceiver?

1.Kompatibilitet: Bekræft, at SFP-modulet er egnet til brug med din netværkshardware.

2.Datahastighed: Bestem den nødvendige datahastighed baseret på dine specifikke netværkskrav.

3. Fibertype: Overvej, om du vil bruge single-mode eller multi-mode fiberoptiske kabler.

4.Afstand: Etabler spændvidden mellem sende- og modtagepunkterne i dit netværk.

5. Connector Type: Bekræft den type stik, der er nødvendig for dine netværksenheder.
