Funktioner
● 10GHz ITU Grid, C-bånd
● DWDM EML sender, APD fotodetektor
● SMF-forbindelse transmissionsafstand op til 80 km
● Med en kompatibel SFF 8472 digital diagnostisk overvågningsgrænseflade
● Strømforbrug<1.5W
● RoHS-kompatibel
Ansøgninger
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G Fiberkanal
● DWDM-netværk
Produktdetaljer

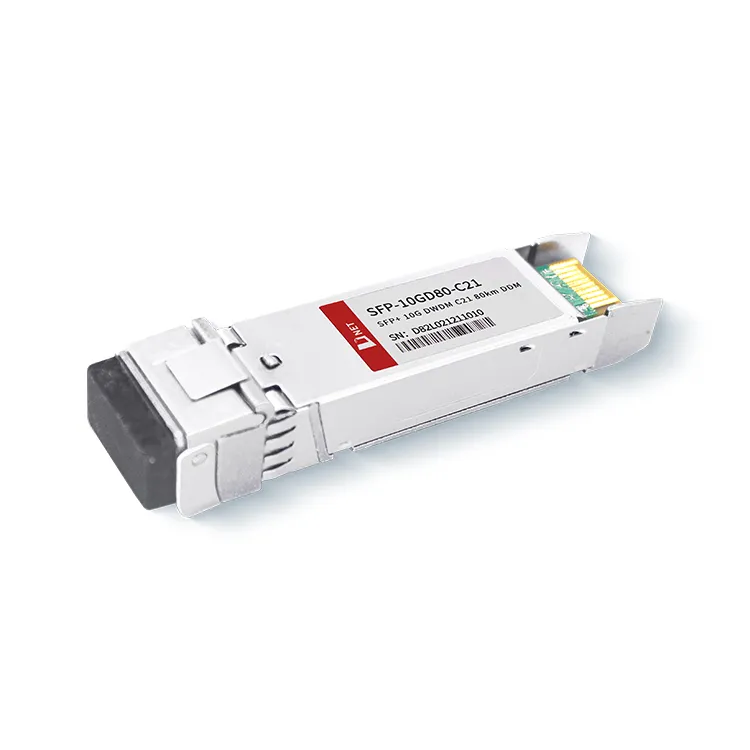

SFP-10GD80-C21 er designet til 10Gb/s serielle optiske kommunikationsapplikationer, hvor den konverterer en 10Gb/s seriel elektrisk datastrøm til et tilsvarende 10Gb/s optisk udgangssignal og omvendt, konvertere et 10Gb/s optisk inputsignal tilbage til en 10Gb/s seriel elektrisk datastrøm. Den anvender en DWDM EML (Electro-Absorption Modulated Laser) transmitter og en APD (Avalanche Photo-Diode) fotodetektor. Brugen af en metalskal minimerer elektromagnetisk interferens, og produktet er i overensstemmelse med RoHS-standarderne.
Populære tags: SFP+10G DWDM C21 80km, Kina SFP+10G DWDM C21 80km producenter, leverandører, fabrik
Absolut maksimale vurderinger
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
|
Opbevaringstemperatur |
TS |
-40 |
+85 |
grad |
|
|
Husets driftstemperatur |
TA |
0 |
70 |
grad |
|
|
Maksimal forsyningsspænding |
Vcc |
-0.5 |
4 |
V |
|
|
Relativ luftfugtighed |
RH |
0 |
85 |
% |
Elektriske egenskaber
(TOP=0 til 70grad , VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
Seddel |
|
Forsyningsspænding |
Vcc |
3.135 |
3.465 |
V |
||
|
Forsyningsstrøm |
Icc |
450 |
mA |
|||
|
Strømforbrug |
P |
1.5 |
W |
|||
|
Sendersektion |
||||||
|
Indgangsdifferensimpedans |
Ri |
100 |
Ω |
1 |
||
|
Tx Input Single Ended DC-spændingstolerance (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differential indgangsspændingssving |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Send Deaktiver Voltage |
VD |
2 |
Vcc |
V |
3 |
|
|
Sendeaktiveringsspænding |
VDA |
Vee |
Vee+0.8 |
V |
||
|
Modtagersektion |
||||||
|
Enkelt Ended Output Spænding Tolerance |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Spænding |
Vo |
300 |
850 |
mV |
||
|
Rx Output Stigning og Fald Tid |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS fejl |
VLOS fejl |
2 |
VccVÆRT |
V |
5 |
|
|
LOS Normal |
VLOS-norm |
Vee |
Vee+0.8 |
V |
5 |
|
Seddel
1. Tilsluttes direkte til TX-dataindgangsben. AC kobling fra stifter til laserdriver IC.
2. 20%-80%
3. Ind i 100 ohm differentiel terminering.
4. LOS er en åben opsamlerudgang. Skal trækkes op med 4,7k – 10kΩ på værtskortet. Normal drift er logisk 0; tab af signal er logisk 1. Maksimal pull-up spænding er 5,5V.
Optiske parametre
(TOP=0 til 70grad , VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
Seddel |
|
Sendersektion |
||||||
|
Optisk bølgelængde - End Of Life |
λ |
X-100 |
X |
X+100 |
kl |
|
|
Optisk bølgelængde-begyndelse af livet |
λ |
X-25 |
X |
X+25 |
kl |
|
|
Gennemsnitlig optisk effekt |
Brolægning |
0 |
+5 |
dBm |
1 |
|
|
Laser slukket |
Poff |
-30 |
dBm |
|||
|
Udryddelsesforhold |
ER |
8.2 |
dB |
|||
|
Senderspredningsstraf |
TDP |
3.0 |
dB |
2 |
||
|
Relativ intensitetsstøj |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optisk returtabstolerance |
20 |
dB |
||||
|
Modtagersektion |
||||||
|
Center bølgelængde |
λr |
1480 |
1565 |
Nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
dBm |
|||
|
Los hysterese |
LOSH |
0.5 |
dB |
|||
|
Overbelaste |
Lør |
-7 |
dBm |
5 |
||
|
Modtager reflektans |
Rrx |
-12 |
dB |
|||
Seddel
1. 12dB refleksion.
2. Betingelser for stressede modtagertests pr. IEEE802.3ae. CSRS-test kræver, at værtskortet er SFF-8431-kompatibelt.
3. Modtager overbelastning specificeret i OMA og under den værste omfattende stressede tilstand.
Bestillingsinformation
|
Varenummer |
Beskrivelse |
|
SFP-10GD80-C21 |
10 Gb/s 80 km DWDM SFP+ Transceiver Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, Single mode |
Ofte stillede spørgsmål
1. Hvad er 10G dwdm 80km?
A: 10G DWDM 80km refererer til en type optisk kommunikationsteknologi, der muliggør transmission af data med en hastighed på 10G over en afstand på 80km ved hjælp af DWDM. DWDM er en teknik, der gør det muligt at kombinere flere optiske signaler, som hver bæres på en forskellig bølgelængde, og transmitteres over en enkelt optisk fiber. Dette muliggør en effektiv udnyttelse af den tilgængelige båndbredde og øger kapaciteten af det fiberoptiske netværk.
2. Hvad er forskellen mellem CWDM og DWDM SFP?
A: Bølgelængdeområdet for CWDM SFP er 1270-1610 nm. Den maksimale transmissionsafstand er 120 km. DWDM SFP har dog en maksimal bølgelængde på 1620 nm og en maksimal transmissionsafstand på 200 km.
