Produktdetaljer

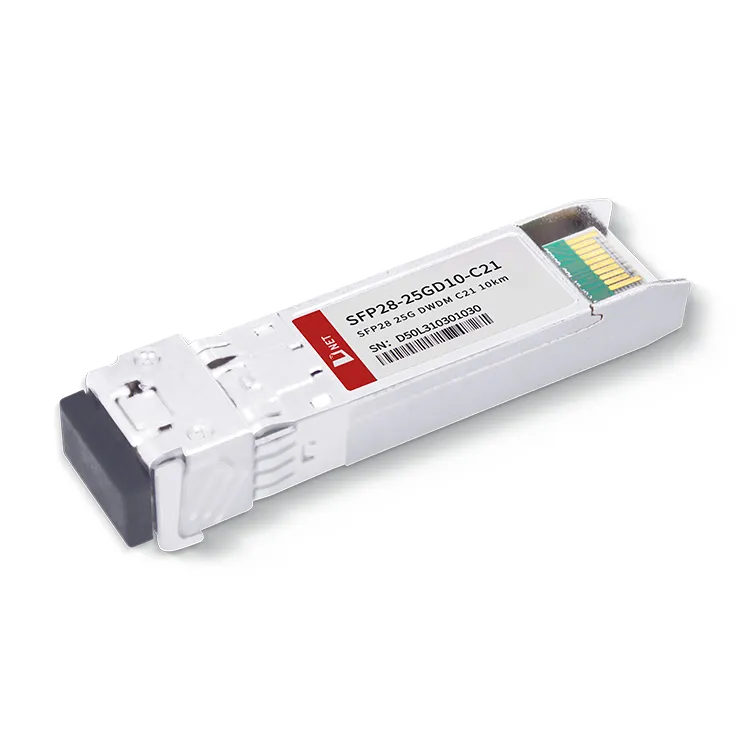

D-nets 25G DWDM C21 10KM-transceivermodul inkorporerer en meget integreret optisk underenhed, der omfatter en DWDM EML-laser, en MCU-kontrolenhed og en forforstærker. 25G SFP28 DWDM 10KM-modulet er specielt designet til brug med single-mode fiber og fungerer ved en nominel bølgelængde inden for 100 GHz ITU-nettet ved at bruge en C-bånds DWDM-bølgelængde. Det er meget udbredt i 25G Ethernet og CPRI 10 applikationer.
Populære tags: SFP28 DWDM C21 10KM-transceivermodul, Kina SFP28 DWDM C21 10KM-transceivermodulproducenter, leverandører, fabrik
|
Parameter |
Symbol |
Min |
Maks |
Enhed |
|
Forsyningsspænding |
Vcc |
-0.5 |
4.5 |
V |
|
Opbevaringstemperatur |
Ts |
-40 |
+85 |
grad |
|
Driftsfugtighed |
- |
5 |
85 |
% |
Absolut maksimale vurderinger
|
Parameter |
Symbol |
Min |
Maks |
Enhed |
|
Forsyningsspænding |
Vcc |
-0.5 |
4.5 |
V |
|
Opbevaringstemperatur |
Ts |
-40 |
+85 |
grad |
|
Driftsfugtighed |
- |
5 |
85 |
% |
Anbefalede driftsbetingelser
|
Parameter |
Symbol |
Min |
Typisk |
Maks |
Enhed |
|
Driftstemperatur |
Tc |
0 |
+70 |
grad |
|
|
Strømforsyningsspænding |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Strømforsyning Strøm |
Icc |
700 |
mA |
||
|
Datahastighed |
25.78 |
Gbps |
Optiske og elektriske egenskaber
|
Parameter |
Symbol |
Min |
Typisk |
Maks |
Enhed |
Noter |
||
|
Sender |
||||||||
|
Center bølgelængde |
λc |
1528.77 |
1563.05 |
nm |
||||
|
Spektral bredde (-20dB) |
Δλ |
1 |
nm |
|||||
|
Side-Mode Suppression Ratio |
SMSR |
30 |
- |
dB |
||||
|
Gennemsnitlig udgangseffekt |
Pud |
-1 |
+6 |
dBm |
1 |
|||
|
Udryddelsesforhold |
ER |
6 |
dB |
|||||
|
Data Input Swing Differential |
VI |
180 |
850 |
mV |
2 |
|||
|
Input differentiel impedans |
ZI |
90 |
100 |
110 |
Ω |
|||
|
TX deaktiver |
Deaktiver |
2.0 |
Vcc |
V |
||||
|
Aktiver |
0 |
0.8 |
V |
|||||
|
TX fejl |
Fejl |
2.0 |
Vcc |
V |
||||
|
Normal |
0 |
0.8 |
V |
|||||
|
Modtager |
||||||||
|
Center bølgelængde |
λc |
1510 |
1570 |
nm |
||||
|
Modtager følsomhed |
-15 |
dBm |
3 |
|||||
|
Modtager overbelastning |
2 |
dBm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-16 |
dBm |
|||||
|
LOS hævde |
LOSA |
-35 |
dBm |
|||||
|
LOS hysterese |
0.5 |
dB |
||||||
|
Data Output Swing Differential |
Vud |
300 |
900 |
mV |
4 |
|||
|
LOS |
Høj |
2.0 |
Vcc |
V |
||||
|
Lav |
0.8 |
V |
||||||
Bemærkninger:
1. Den optiske effekt lanceres i SMF.
2. PECL-indgang, internt AC-koblet og termineret.
3. Målt med et PRBS 231-1-testmønster @25.78Gbps, BER mindre end eller lig med 5E-5.
4. Internt AC-koblet.
Bestillingsinformation
|
Varenummer |
Beskrivelse |
|
SFP28-25GD10-C21 |
25,78 Gbps 25G DWDM C21 10KM transceivermodul, 10 km rækkevidde for SMF |
FAQ
1. Hvilke hastigheder understøtter SFP28?
A: Den optiske SFP 28 transceiver har en transmissionshastighed på 25 Gbps ved hjælp af et LC-stik.
2. Hvor hurtigt er 25GbE?
A: 25GbE giver en enklere vej til Ethernet-hastigheder på 50 Gbps, 100 Gbps og derover. Efterhånden som 25G-teknologien modnes, kan brugerne opnå en problemfri drift mellem hovedkomponenterne i datacenternetværket.
