D-nets Optical Transceiver Module-tjeneste
----
●Garantivarighed: Nyd en betryggende tre-års garanti på dit køb.
●Kompatibilitetssikring: D-NET-ekspertise strækker sig til kompatibilitetstjenester, hvilket sikrer, at vores optiske moduler problemfrit integreres med udstyr fra førende producenter.
●Skræddersyet til dine behov: Tilpasning er nøglen hos D-NET. Vi tilbyder OEM-tilpasning, og hvis det ønskes, kan du personliggøre dine produkter med farvede logoetiketter.
●Hurtig levering: Forvent hurtig service med en generel leveringstid på kun 3 dage.
●Courier Excellence: Stol på vores pålidelige kurerpartnerskaber af høj kvalitet, herunder SF, FedEx, DHL, UPS og andre, for omfattende forsendelsesløsninger.
Funktioner
● Hot-pluggbar
● 147nm CWDM EML sender, APD fotodetektor
● Transmissionsafstanden er op til 80 km gennem SMF-forbindelsen
● 2-ledningsgrænseflade til administrationsspecifikationer, der er i overensstemmelse med SFF 8472 digital diagnostisk overvågningsgrænseflade
● RoHS-kompatibel
Ansøgninger
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G Fiberkanal
● CWDM-netværk

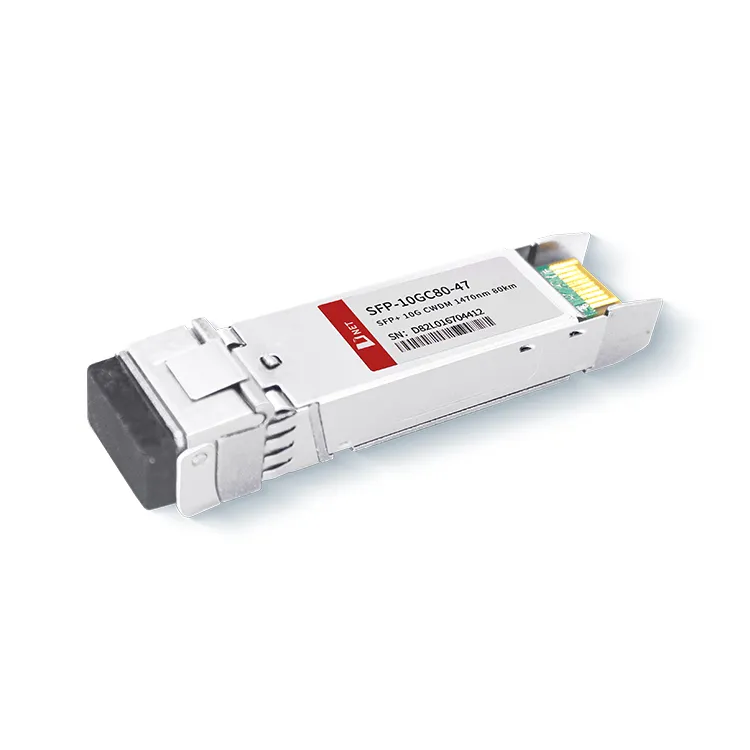

Produktdetaljer
Denne optiske transceiver fungerer ved en bølgelængde på 1470nm specifikt inden for CWDM-spektret, hvilket letter effektiv multipleksing og demultipleksing af signaler i CWDM-systemer. Med en maksimal transmissionsafstand på 80 kilometer er den velegnet til langdistancekommunikationsnetværk, hvor udvidet rækkevidde er en nødvendighed.
Populære tags: SFP+10G CWDM 1470 km 80 km, Kina SFP+10G CWDM 1470 km 80 km producenter, leverandører, fabrik
Absolut maksimale vurderinger
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
|
Opbevaringstemperatur |
TS |
-40 |
+85 |
grad |
|
|
Husets driftstemperatur |
TAK |
0 |
70 |
grad |
|
|
Maksimal forsyningsspænding |
Vcc |
-0.5 |
4 |
V |
|
|
Relativ luftfugtighed |
RH |
0 |
85 |
% |
Elektriske egenskaber
(TOP=0 til 70grad , VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
Seddel |
|
Forsyningsspænding |
Vcc |
3.135 |
3.465 |
V |
|
Forsyningsstrøm |
Icc |
600 |
mA |
|||
|
Strømforbrug |
P |
2 |
W |
|||
|
Sendersektion |
||||||
|
Indgangsdifferensimpedans |
Rin |
100 |
Ω |
1 |
||
|
Tx-indgang Single Ended DC-spænding Tolerance (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differential indgangsspændingssving |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Send Deaktiver Voltage |
VD |
2 |
Vcc |
V |
3 |
|
|
Sendeaktiveringsspænding |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Modtagersektion |
||||||
|
Single Ended Output Voltage Tolerance |
V |
-0.3 |
4 |
V |
||
|
Rx Output Diff Spænding |
Vo |
300 |
850 |
mV |
||
|
Rx Output Stigning og Fald Tid |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS fejl |
VLOS fejl |
2 |
VccHOST |
V |
5 |
|
|
LOS Normal |
VLOS norm |
Vee |
Vee+0.8 |
V |
5 |
|
Seddel
1.Den er direkte forbundet til TX-dataindgangsbenene, med AC-kobling fra stifterne ind i laserdriverens IC.
2. LOS er konfigureret som en åben samlerudgang. Den skal trækkes op med en modstand i området fra 4,7kΩ til 10kΩ på værtskortet. Under normal drift udsender den et logisk 0; i tilfælde af signaltab udsender den en logik
3. Den maksimale pull-up spænding, den kan tolerere, er 5,5V.
Optiske parametre
(TOP=0 til 70 grader, VCC=3.135 til 3.465 volt)
|
Parameter |
Symbol |
Min. |
Typisk |
Maks. |
Enhed |
Seddel |
|
Sendersektion |
||||||
|
Center bølgelængde |
λc |
λ-6.5 |
λ+6.5 |
Nm |
||
|
spektral bredde |
Δλ |
1 |
Nm |
|||
|
Gennemsnitlig optisk effekt |
Brolægning |
0 |
+4 |
dBm |
1 |
|
|
Laser slukket |
Poff |
-30 |
dBm |
|||
|
Udryddelsesforhold |
ER |
8.2 |
dB |
|||
|
Senderspredningsstraf |
TDP |
3.0 |
dB |
2 |
||
|
Relativ intensitetsstøj |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optisk returtabstolerance |
20 |
dB |
||||
|
Modtagersektion |
||||||
|
Center bølgelængde |
λr |
1260 |
1620 |
nm |
||
|
Modtagerfølsomhed (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Stressfølsomhed (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los Dessert |
TABS |
-24 |
dBm |
|||
|
Los hysterese |
LOSH |
0.5 |
dB |
|||
|
Overbelaste |
Lør |
-7 |
dBm |
5 |
||
|
Modtager reflektans |
Rrx |
-12 |
dB |
Seddel
1. Gennemsnitlige effekttal er kun informative i henhold til IEEE802.3ae.
2. 12dB refleksion.
3. Betingelser for stressede modtagertests pr. IEEE802.3ae. CSRS-test kræver, at værtskortet er SFF-8431-kompatibelt.
4. Modtager overbelastning specificeret i OMA og under den værste omfattende stressede tilstand.
Bestillingsinformation
|
Varenummer |
Beskrivelse |
|
SFP-10GC80-C60 |
10 Gb/s 80 km CWDM SFP+ Transceiver Hot Pluggable, Duplex LC, +3.3V, 1470nm, CWDM EML&APD, Single mode |
Ofte stillede spørgsmål
1. Hvad bruges 10G SFP+-porte til?
A: 10G SFP+ transmitterer normalt optisk ved 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH til 10 Gbps, Fibre Channel, gigabit Ethernet, 10 gigabit Ethernet og andre applikationer, også inklusive DWDM-links.
2. Kan jeg bruge SFP+ transceivere i SFP28-porte?
A: SFP+ (10 Gigabit Ethernet) transceivere kan ikke bruges direkte i SFP28 (25 Gigabit Ethernet)-porte. Selvom både SFP+- og SFP28-moduler bruger den samme formfaktor, fungerer de ved forskellige hastigheder. SFP+-moduler understøtter datahastigheder op til 10Gbps, mens SFP28-moduler understøtter datahastigheder op til 25Gbps. Derudover er SFP28-porte designet til at understøtte højere strømniveauer, der kræves til 25 Gbps-drift. Derfor vil brug af en SFP+ transceiver i en SFP28-port ikke være kompatibel og vil ikke fungere.
