Beskrivelse

Tekniske parametre

Funktioner

● Kompatibel med IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Specifikationer i henhold til SFF-8074i og
SFF-8472, revision 9.5
● Digital diagnostisk overvågning tilgængelig
● Ukølet 1310nm Fabry-Perot (FP) Laser
● Op til 1,25 Gb/s tovejs datalinks
● Kompatibel med duplex LC-stik
● Enkelt +3.3V DC strømforsyning
● Hot-pluggable SFP-fodaftryk
● Klasse 1 lasersikkerhedscertificeret
● Driftstemperaturindstillinger
-(Kommerciel) -10oC til +70oC
-(Udvidet) -10oC til +85oC
-(Industriel) -40oC til +85oC
● Op til 10 km på 9/125µm SMF
● RoHS-kompatibel

Ansøgninger

● 1,25 Gb/s Ethernet 1000Base-LX
● 1,0625 Gb/s Fiber Channel
● Enterprise Router

Produktdetaljer

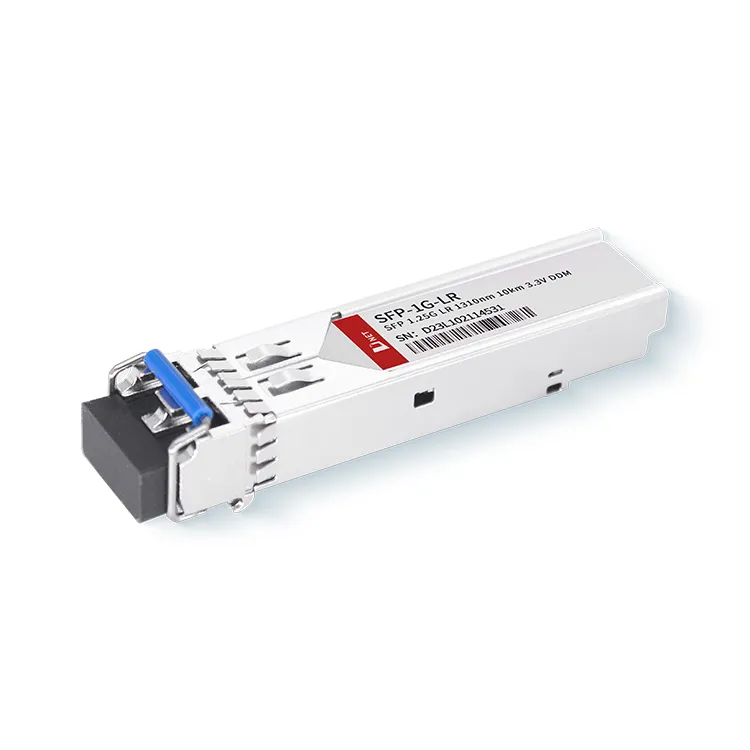

1,25G 1310nm 10 km SFP optisk modul er en alsidig og pålidelig løsning til optiske kommunikationsnetværk, der tilbyder højhastighedsdatatransmission over lange afstande med fremragende signalkvalitet og stabilitet. De er kompatible med IEEE Std 802.{{ 6}} Gigabit Ethernet 1000Base-LX og Fibre Channel FC-PI-2 Rev.8.0.

Populære tags: SFP 1G 1000base LR 10km 1310nm, Kina SFP 1G 1000base LR 10km 1310nm producenter, leverandører, fabrik

Absolut maksimale vurderinger

Spændinger, der overstiger de absolutte maksimale værdier, kan forårsage permanent skade på enheden. Disse er kun absolutte stressvurderinger. Funktionel drift af enheden er ikke underforstået ved disse eller andre forhold, der overstiger dem, der er angivet i driftsafsnittene af databladet. Udsættelse for absolutte maksimale klassifikationer i længere perioder kan påvirke enhedens pålidelighed negativt.

Parameter	Symbol	Minimum	Maksimum	Enhed
Stuetemperatur	T_S	-40	85	^oC
Relativ luftfugtighed	RH	5	95	%
Forsyningsspænding	V_CC	-0.5	4.0	V

Anbefalede driftsbetingelser

Parameter		Symbol	Min	Typ	Maks	Enhed
Driftstemperatur	DNET-03S10-31	T_C	-10	25	70	^oC
Driftstemperatur	DNET-03S10-31I	T_C	-40	25	85	^oC
Forsyningsspænding		V_CC	3.135	3.3	3.465	V
Datahastighed		-	-	1.25 1.0625	-	Gb/s

Transceivers elektriske egenskaber

Parameter	Symbol	Minimum	Typisk	Maksimum	Enhed	Noter
Modul forsyningsstrøm	Icc	-	-	220	mA	-
Transmitter differentiel input Spænding (TD +/-)	-	300	-	2200	mV_P-P	1
Modtager differentiel udgangsspænding (RD +/-)	-	600	-	1200	mV_P-P	2
Lav hastighed output: Senderfejl(TX_FEJL) / Tab af signal (LOS)	VOH	2.0	-	Vcc	V	3
	BIND	0	-	0.8	V	-
Lav hastighed ioutput: Sender deaktiveret (TX_DEF.), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	Vcc	V	4
	VIL	0	-	0.8	V	-

Noter
1. Internt AC koblet og afsluttet til 100Ω differensbelastning.
2. Internt AC-koblet, men kræver en 100Ω differentialterminering eller intern til Serializer/Deserializer.
3. Træk op eksternt med en 4,7KΩ-10KΩ modstand på værtskortet til VCCT,R.
4. Mod_Def1 og Mod_Def2 skal trækkes op eksternt med en 4,7KΩ-10KΩ modstand på værtskortet til V_CCT,R.

Senderens optiske egenskaber

Parameter	Symbol	Minimum	Typisk	Maksimum	Enhed	Noter
Start Optical Power	Po	-9	-6	-3	dBm	-
Center bølgelængdeområde	λc	1270	1310	1355	nm	-
Udryddelsesforhold	EX	9	-	-	dB	-
Spectral Width (RMS)	Δλ	-	-	4	nm	-
Total rystelse	TJ	-	-	266	ps	-
Spredningsstraf	-	-	-	1	dB	-
Optisk stigning/faldstid	T_stige/T_efterår	-	-	260	ps	-
Pout @TX-Deaktiver hævdet	P_af	-	-	-45	dBm	-

ordreinformation

Varenummer	Beskrivelse
SFP-1G-10KM	1,25 Gb/s Single-Mode SFP Transceiver 1000BASE-LX

Produktbeskrivelse

1. Hvilket bånd er 1310nm?
A: Det tilhører "o-båndet", der bruger fiberbølgelængdeområdet ved 1260-1360nm, 1310nm diodelasere.

2. Hvor langt kan 1G LX SFP gå?
A: 1,25 Gb/s Single-Mode SFP Transceiver 1000BASE-LX, det er et standard 1310nm LX SFP optisk modul og transmissionsafstanden kan nå op til 10 km. Den fungerer med en datahastighed på 1,25 Gbps.

3. Hvad betyder LX på SFP?
A: LX repræsenterer langdistancetransmission, arbejder ved {{0}}nm (normalt 1310nm), den er kompatibel med IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX og Fibre Channel FC-PI{{ 7}} Rev.8.0.
