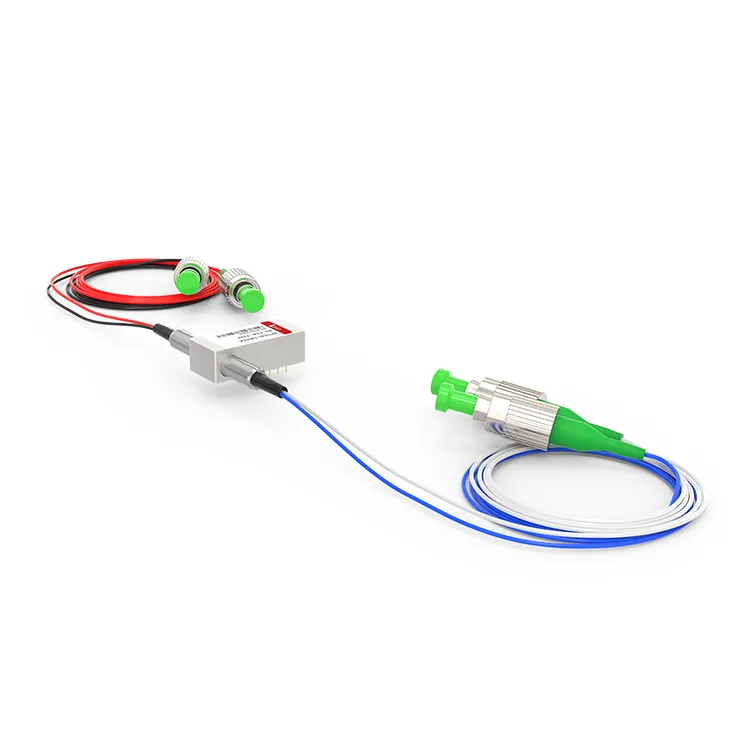

F2X2 OPTO Mekanisk Optisk Switch

F2X2 OPTO Mekanisk Optisk Switch
F2X2 Mechanical Optical Switch er en komplet Mechanical Optical Switch-enhed med to indgangsporte og to udgangsporte. Det vedtager den mekaniske struktur for at realisere den optiske signal routing switching, og skifter det optiske signal fra en indgangsport til en anden udgangsport ved mekanisk drift.

Send forespørgsel

Beskrivelse

Tekniske parametre

Produktdetaljer

Den opto-mekaniske kontakt F2X2 fungerer ved enten at dirigere eller blokere det optiske inputsignal for at forbinde den optiske kanal med den optiske fiber. Låseversionen bibeholder den valgte optiske sti, selv efter at drevsignalet er fjernet, mens den ikke-låste version som standard enten er tændt eller slukket, når strømmen afbrydes. Den mekaniske optiske F2X2-omskifter kan prale af et indsættelsestab på mindre end 1.0dB og en hurtig responstid, hvilket muliggør skift af optiske signaler på nanosekundniveau og opfylder derved kravene til højhastighedstransmission.

Populære tags: f2x2 opto mekanisk optisk omskifter, Kina f2x2 opto mekanisk optisk omskifter producenter, leverandører, fabrik

Produktspecifikationer

Driftsbølgelængde	1240~1680nm (SM)	Indføringstab	Mindre end eller lig med 1.0dB
Bølgelængdeafhængigt tab	Mindre end eller lig med 0.25dB	Polariseringsafhængigt tab	Mindre end eller lig med 0.05dB
Temperaturafhængigt tab	Mindre end eller lig med 0.20dB	Afkasttab	SM Større end eller lig med 55dB
Cross Talk	SM Større end eller lig med 70dB	Skift tid	Mindre end eller lig med 8ms
Gentagelighed	Mindre end eller lig med ±0.02dB	Holdbarhed	Større end eller lig med 10⁷gange
Driftsspænding	3 eller 5V	Switch Type	Ikke-låsende/låsende
Driftstemperatur	－20~＋70 grader	Opbevaringstemperatur	－40~＋85 grader
Optisk effekt	Mindre end eller lig med 500mW	Dimension	27.0L×12,5W×8,4H mm

Pin-konfigurationer

Type	Optisk rute	Elektrisk drev				Tilstandssensor
F2×2	Optisk rute	Pin 1	Pin 5	Pind 6	Pin 10	Fastgør 2-3	Fastgør 3-4	Fastgør 7-8	Fastgør 8-9
Låsning	P1-P4,P2-P3	--	--	GND	V＋	Tæt	Åben	Åben	Tæt
Låsning	P1-P3,P2-P4	V＋	GND	--	--	Åben	Tæt	Tæt	Åben
Ikke-låsende	P1-P4,P2-P3	--	--	--	--	Tæt	Åben	Åben	Tæt
Ikke-låsende	P1-P3,P2-P4	V＋	--	--	GND	Åben	Tæt	Tæt	Åben

Mekaniske dimensioner (Enhed:mm)

Optisk rute

Bestillingsinformation

RD-FSW

-F2X2-

-Bølgelængde-

-Skift type-

-Spænding-

-Fibertype-

-Pakke-

-Fiberlængde-

-Stik-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Specielt＝0

Låsning＝1

Ikke-låsende＝2

MINI Låse＝3

MINI ikke-låsende＝4

Specielt＝0

3V=3

5V=5

Specielt＝0

SM28=1

50/125=5

62.5/125=6

Specielt＝0

Bare fiber=1

900um rør=3

Specielt＝0

0.25m=1

0.5m=2

1.0m=3

Specielt＝0

Ingen=1

FC/pc=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

Duplex LC=8

Specielt＝0

FAQ

Q: Understøtter F2X2 Mechanical Optical Switch fjernbetjening?

A: Ja, adskillige F2x2 opto-mekaniske kontakter tilbyder fjernbetjeningsfunktioner, hvilket muliggør fjernbetjening og statusovervågning via en kontrol- eller kommunikationsgrænseflade.

Spørgsmål: Hvor hurtigt optager F2x2 mekanisk kontakt?

A: F2X2 Mechanical Optical Switch har hurtig responstid og er i stand til at skifte optiske veje inden for nanosekunder.
