Beskrivelse

Tekniske parametre

Produktfremhævning

● 4 fuld-dupleks transceiver-moduler (kanaler)
● Op til 28 Gbps pr. kanal
● Understøtter 40GE og 56G FDR-hastigheder
● 4x 850nm VCSEL-arrays og 4x PIN-fotodetektorer
● Interne CDR-kredsløb i begge ender
● CDR bypass understøttet
● Lav effekt:<2.5W for QSFP28-100G, <1.6W for QSFP28-50G
● Hot-pluggable QSFP-design

Ansøgninger

● IEEE 802.3bm 100GBASE SR4 og 40GBASE SR4
● InfiniBand FDR/EDR
● 32G Fiber Channel

Produktdetaljer

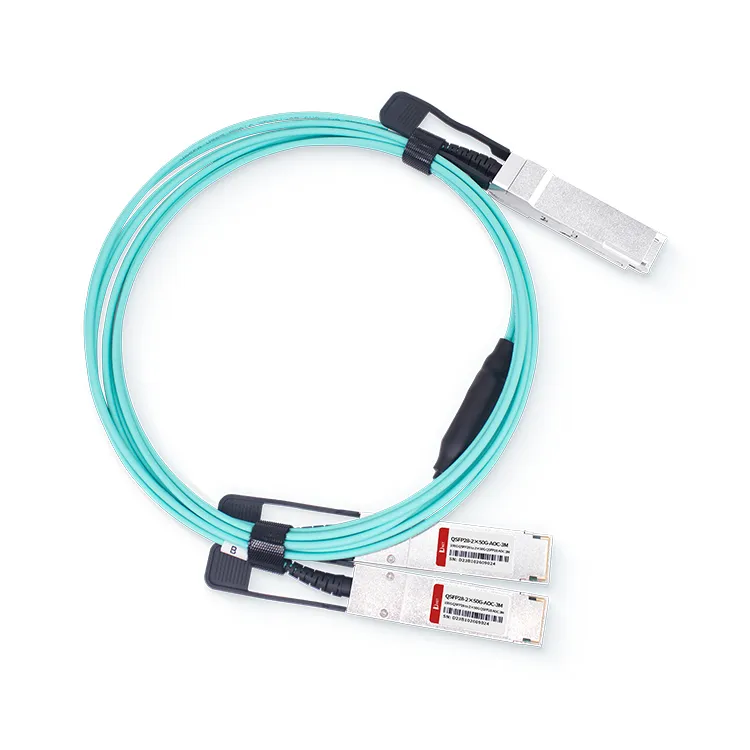

D-Nets 100G QSFP28 til 2x50G QSFP28 aktive optiske kabel er et højtydende modul til kortrækkende, multi-bane datakommunikation. Den har fire databaner pr. retning, hver i stand til 112,2 Gbps båndbredde. Disse baner kan køre med 28,05 Gbps i op til 70 m med OM3 fiber eller 100 m med OM4 fiber.

QSFP28 til 2x QSFP28 aktiv optisk kabelblokdiagram

Populære tags: QSFP28 100G til 2X50G breakout AOC kabel, Kina QSFP28 100G til 2X50G breakout AOC kabel producenter, leverandører, fabrik

Absolut maksimale vurderinger

Parameter	Symbol	Min	Maks	Enhed
Forsyningsspænding	Vcc	-0.3	3.6	V
Indgangsspænding	Vin	-0.3	Vcc+0.3	V
Opbevaringstemperatur	Tst	-20	85	ºC
Husets driftstemperatur	Top	0	70	ºC
Fugtighed (ikke-kondenserende)	Rh	5	95		%

Anbefalede driftsbetingelser

Parameter	Symbol	Min	Typisk	Maks	Enhed
Forsyningsspænding	Vcc	3. 13	3.3	3.47	V
Driftskasse temperatur	Tca	0		70	ºC
Datahastighed pr. bane	fd		25.78125	28.05	Gbps
Fugtighed	Rh	5		85	%
Power Dissipation QSFP28 ende	Pm		2	2.5	W
Power Dissipation Fanout QSFP28 ende			1.3	1.6	W
Fiberbøjningsradius	Pb	3			cm

Elektriske specifikationer

Parameter	Symbol	Min	Typisk	Maks	Enhed
Differentiel indgangsimpedans	Zin	90	100	110	ohm
Differentiel udgangsimpedans	Zout	90	100	110	ohm
Differentiel indgangsspændingsamplitude	ΔVin	300		1100	mVp-p
Differential udgangsspændingsamplitude	ΔVout	500		800	mVp-p
Skæv	Sw			300	ps
Input logisk niveau højt	VIH	2.0		VCC	V
Indgangslogikniveau lavt	VIL	0		0.8	V
Udgangslogisk niveau højt	VOH	VCC-0.5		VCC	V
Udgangslogisk niveau lavt	BIND	0		0.4	V

Optiske egenskaber

Parameter	Symbol	Min	Typisk	Maks	Enhed	Noter
Sender
Center bølgelængde	λc	840	850	860	nm	-
RMS spektral bredde	Δλ	-	-	0.6	nm	-
Gennemsnitlig affyringskraft, hver bane	Pout	-8.4	-	2.4	dBm	-
Optisk modulationsamplitude (OMA), hver bane	OMA	-6.4		3	dBm	-
Sender- og spredningsøjelukning (TDEC), hver bane	TDEC			4.3	dB
Udryddelsesforhold	ER	3	-	-	dB	-
Gennemsnitlig starteffekt for OFF-sender, hver bane				-30	dB	-
Øjenmaskens koordinater: X1, X2, X3, Y1, Y2, Y3	SPECIFIKATIONSVÆRDIER {0.3,0.38,0.45,0.35,0.41.0.5}					Hit-forhold = 5x10-5
Modtager
Center bølgelængde	λc	840	850	860	nm	-
Betonet modtagerfølsomhed i OMA				-5.2	dBm	1
Maksimal gennemsnitseffekt ved modtager, hver bane				2.4	dBm	-
Minimal Atveragel-effekt ved modtageren, hver bane				- 10.3	dBm
Modtager reflektans				- 12	dB	-
LOS hævde		-30			dBm	-
LOS De-Assert – OMA				-7.5	dBm	-
LOS hysterese		0.5			dB	-

Mekaniske dimensioner

Bestillingsinformation

Varenummer

Produktbeskrivelse

QS FP 2 8- 2x5 0 G-AOCXXM

QSFP2 8 til 2 xQSFP2 8, 1 0 0 GBASE-SR4, Active Optical Cable 7 0 m på OM3

Multimode Fiber (MMF) og1 0 0 m på OM4 Low Power-version

FAQ

1. Hvad er standarden for QSFP28?
A: QSFP28 er en højhastighedstransceiver, der understøtter op til 100 Gbps datahastigheder. Det er almindeligt anvendt i datacentre, netværk og telekommunikationssystemer.

2. Hvad er kapaciteten for QSFP28?
A: QSFP28 understøtter Ethernet-standarder fra 25GbE til 100GbE. Hver af dens fire baner kan håndtere op til 25 Gbps, hvilket gør et 100GbE QSFP28-modul i stand til 100 Gbps i alt.

3. Hvad står AOC-kabel for?
A: AOC står for Active Optical Cable.
