Beskrivelse

Tekniske parametre

Funktioner

● Dobbelt datahastighed på 1,25 Gbps/1,063 Gbps drift

To typer:

A: 1310nm FP Lasersender, 1550nm PIN-modtager

B: 1550nm DFB Lasersender, 1310nm PIN-modtager

A: 1310nm FP Lasersender, 1490nm PIN-modtager

B: 1490nm DFB Lasersender, 1310nm PIN-modtager

● Kompatibel med SFP MSA og SFF-8472 med simplex LC- eller SC-stik

● Digital diagnostisk overvågning:

Intern kalibrering eller ekstern kalibrering

● Kompatibel med SONET OC-24-LR-1

● Kompatibel med RoHS

● +3.3V enkelt strømforsyning

● Temperaturområde i driftskassen på

0 grad til +70 grad (kommerciel) eller -40 grad til +85 grad (industriel)

Ansøgninger

● Gigabit Ethernet

● Fiberkanal

● Skift til Switch-grænseflade

● Skiftede backplane-applikationer

● Router/Server interface

● Andre optiske transmissionssystemer

Absolut maksimale vurderinger

Parameter	Symbol	Min	Maks	Enhed
Forsyningsspænding	Vcc	-0.5	4.5	V
Opbevaringstemperatur	Ts	-40	+85	grad
Driftsfugtighed	-	5	85	%

Anbefalede driftsbetingelser

Parameter			Symbol	Min	Typisk	Maks	Enhed
Driftstemperatur		Kommerciel	Tc	0		+70	grad
Driftstemperatur		Industriel	Tc	-40		+85	grad
Strømforsyningsspænding			Vcc	3.13	3.3	3.47	V
Strømforsyning Strøm			Icc			300	mA
Datahastighed	Gigabit Ethernet				1.25		Gbps
Datahastighed	Fiberkanal				1.063		Gbps

Optiske og elektriske egenskaber

Parameter		Symbol		Min	Typisk	Maks	Enhed	Noter
Sender
Center bølgelængde			λc	1290	1310	1330	Nm	RSPD-03BD20-3155I
				1530	1550	1570		RSPD-03BD20-5531I
				1290	1310	1330		RSPD-03BD20-3149I
				1470	1490	1510		RSPD-03BD20-4931I
Spektral bredde (RMS)			σ			4	Nm
Spektral bredde (-20dB)@DFB			∆λ			1	Nm
Side Tilstand Undertrykkelse Forhold@DFB			SMSR	30			dB
Gennemsnitlig udgangseffekt			Ålekvabbe	-9		-3	dBm	1
Udryddelsesforhold			ER	9			dB
Data Input Swing Differential			V_I	400		1800	mV	2
Input differentiel impedans			Z_I	90	100	110	Ω
TX deaktiver	Deaktiver			2.0		Vcc	V
	Aktiver			0		0.8	V
TX fejl	Fejl			2.0		Vcc	V
	Normal			0		0.8	V
Modtager
Center bølgelængde			λc	1530		1570	nm	RSPD-03BD20-5531I
				1290		1330		RSPD-03BD20-3155
				1470		1510		RSPD-03BD20-4931I
				1290		1330		RSPD-03BD20-3149I
Modtager følsomhed						-23	dBm	3
Modtager overbelastning				-3			dBm	3
LOS De-Assert			LOS_D			-24	dBm
LOS hævde			LOS_A	-35			dBm
LOS hysterese				1		4	dB
Data Output Sving Differentiale			Vout	400		1800	mV	4
LOS			Høj	2.0		Vcc	V
			Lav			0.8	V

Bemærkninger:

1. Den optiske effekt lanceres i SMF.

2. PECL-indgang, internt AC-koblet og termineret.

3. Målt med en PRBS 2⁷-1 testmønster @1250Mbps, BER mindre end eller lig med 1×10^-12.

4. Internt AC-koblet.

Ofte stillede spørgsmål

Q: Hvad er forskellen mellem SFP og BIDI SFP?

A: Forskellen mellem SFP og BIDI SFP ligger i deres transmissionsmetode. SFP (Small Form-factor Pluggable) er et optisk modul til generelle formål, der understøtter enten enkelt-fiber-enkeltvejs- eller dobbeltfiber-tovejstransmission afhængigt af den specifikke type. På den anden side er BIDI SFP (Bidirectional SFP) specifikt designet til enkeltfiber tovejstransmission, ved at bruge bølgelængdedelingsmultipleksing (WDM) teknologi til at transmittere signaler i begge retninger over en enkelt fiber og derved spare fiberressourcer.

Q: Hvad er rækkevidden af 1G SFP?

A: Rækkevidden af 1G SFP (1 Gigabit Small Form-factor Pluggable) kan variere afhængigt af typen af fiber og det specifikke SFP-modul, der anvendes. Generelt for multimode fiber kan 1G SFP-moduler opnå en transmissionsafstand på op til 2 kilometer. For single-mode fiber kan transmissionsdistancen være betydeligt længere, typisk fra 10 kilometer til så meget som 160 kilometer, afhængigt af det specifikke modul og dets muligheder.

Q: Hvad er den maksimale afstand for SFP?

A: Den maksimale afstand for SFP (Small Form-factor Pluggable) kan variere afhængigt af den specifikke type og standard, men den strækker sig typisk op til omkring 100 meter (328 fod) for standard Ethernet-applikationer over multimode fiber. For single-mode fiber og visse avancerede SFP-moduler kan afstande strække sig op til 40 eller endda 80 kilometer (omkring 25 til 50 miles).

Q: Hvad er rækkevidden af BIDI SFP?

A: Udvalget af BIDI SFP (Tovejs SFP) kan variere afhængigt af det specifikke modul og den anvendte fibertype. Typisk er BIDI SFP-moduler designet til langdistancetransmission over single-mode fiber, med afstande fra 40 kilometer til potentielt endnu længere, afhængigt af modulets muligheder.

Populære tags: 1,25 gb/s single-mode sfp bidi 20 km transceiver modul, Kina 1,25 gb/s single-mode sfp bidi 20 km transceiver modul fabrikanter, leverandører, fabrik

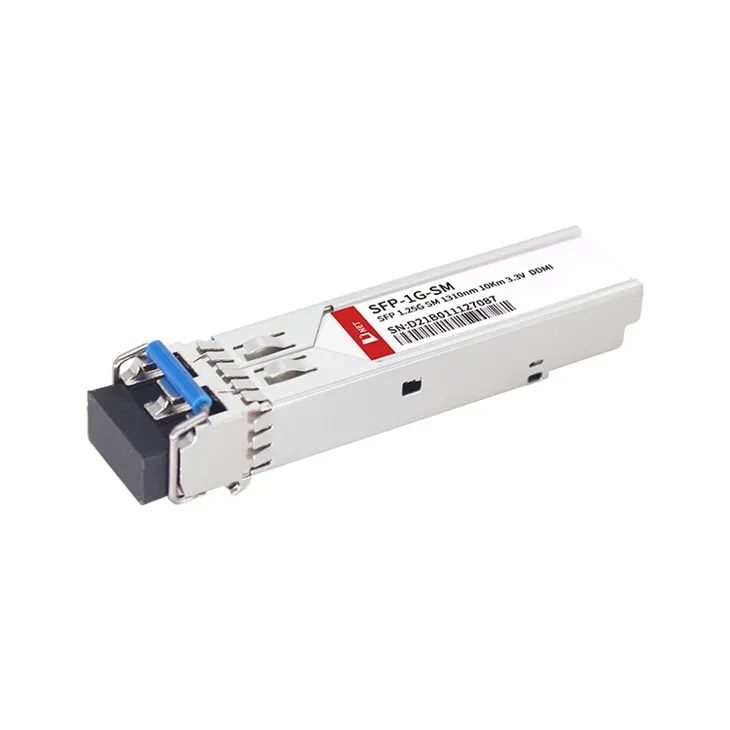

1,25 Gb/s Single-Mode SFP BIDI 20KM Transceiver Modul
