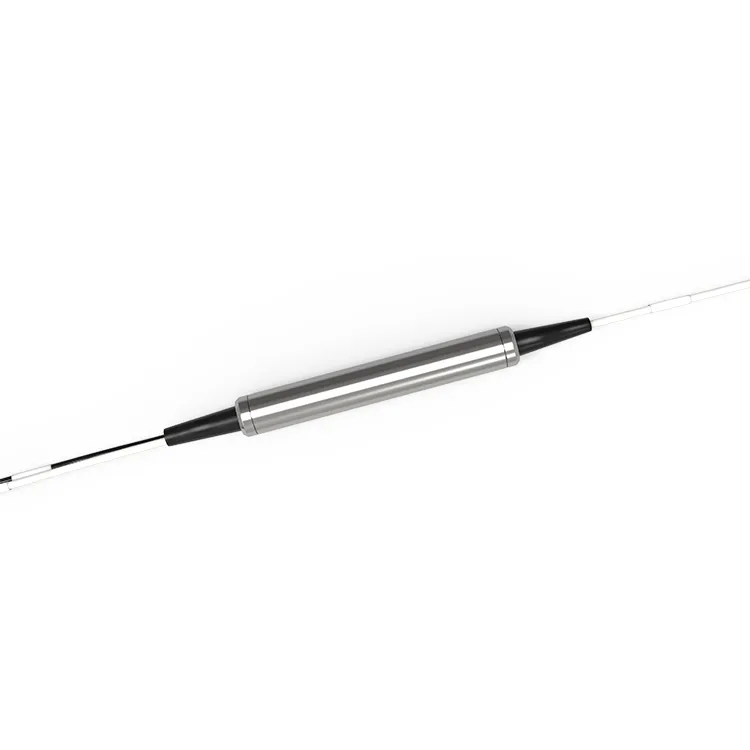

OTDR-filter 1625nm FWDM-komponent

D-NETs OTDR FWDM 1625-komponent, der bruger TFF (Thin Film Filter) teknologi, lavt indføringstab, med fremragende pålidelighed og stabilitet. OTDR 1625-filtre er velegnet til fiberoptisk kabelledningsovervågningssystem, OTDR.

Send forespørgsel

Beskrivelse

Tekniske parametre

Produktbeskrivelse

OTDR (Optical Time Domain Reflectometer) er en teknologi, der bruges til at detektere signalrefleksion og tab i fiberoptiske kommunikationsforbindelser. FWDM OTDR 1625nm er en filterkomponent, der bruges til at bortfiltrere optiske signaler uden 1625nm bølgelængde, velegnet til FWDM-teknologi, som er en teknologi, der kan transmittere optiske signaler med flere bølgelængder i en enkelt fiber. Ved at bruge OTDR FWDM 1625-komponenten kan vi filtrere signaler fra andre bølgelængder fra under test og kun fokusere på signaler af målbølgelængden, hvilket forbedrer målenøjagtigheden og -præcisionen.

Ansøgninger

● Optiske forstærkere
● CATV
● OTDR

Populære tags: OTDR Filter 1625nm FWDM Component, Kina OTDR Filter 1625nm FWDM Component fabrikanter, leverandører, fabrik

Produktspecifikationer

Bølgelængde	TX1625 RX1310/1490/1550nm	Teknologi	TFF (tyndfilmsfilter)
Pasbånd	1600~1670nm	Afspejling	1260~1580
Passband krusning	Mindre end eller lig med 0.30dB	IL @ Passbånd	Mindre end eller lig med 0.60dB
Refleksbånd krusning	Mindre end eller lig med 0.20dB	IL @ Refleksion	Mindre end eller lig med 0.40dB
Transmissionsisolering (adj-kanal)	Større end eller lig med 30dB	Transmissionsisolering (ikke-adj-kanal)	Større end eller lig med 50dB
Refleksion isolation	Større end eller lig med 15dB	Polarisationsafhængig tab	Mindre end eller lig med 0.1dB
Spredning af polarisationstilstand	Mindre end eller lig med 0.2ps	Termisk stabilitet	Mindre end eller lig med 0.005N
Direktivitet	Større end eller lig med 50dB	Afkasttab	Større end eller lig med 45dB
Optisk effekthåndtering	Mindre end eller lig med 500mW	Temperatur	Kører -40 til 85 grader Opbevaring -40 til 85 grader
Fiber type	SMF-28e	Pakkedimension	Stål ∮5,5 x L34mm ABS 90 * 20 * 10nm

Seddel.
1) Alle specifikationer er baseret på enhederne uden stik og garanteret over bølgelængde, polarisering og temperatur.
2) PMD og kromatisk spredningsværdier er garanteret af design.
3) Specifikationerne kan ændres uden varsel

Bestillingsoplysninger

FW	- Pakke	- Stiktype	U/A	-1625	- Fibertype	- Fiberlængde
	S: Stål	0: Ingen forbindelse	U:a UPC		9: 0,9 mm fiber	005: 0.5+/-0.1m
	B:ABS KASSE	1: LC	A: APC		20:2,0 mm	01: 1.0+/-0.1m
	Andre	2: SC			30:2,0 mm	andre
		3: FC			Andre
		4: Andre

Ofte stillede spørgsmål

Q: Hvad er funktionen af en FWDM OTDR 1625nm?

A: Funktionen af et OTDR 1625-filter er at tillade transmission af flere optiske signaler gennem et enkelt fiberoptisk kabel, og dermed øge effektiviteten og hastigheden af datatransmission i et netværk.

Q: Hvad er en OTDR, og hvordan fungerer den?

A: Et OTDR (Optical Time Domain Reflectometer) er en enhed, der bruger optiske impulser til at måle længden, dæmpningen og tabskarakteristika for et fiberoptisk kabel. Den sender en kraftig laserpuls ud i fiberen og måler derefter det reflekterede lys for at bestemme kablets tilstand.
