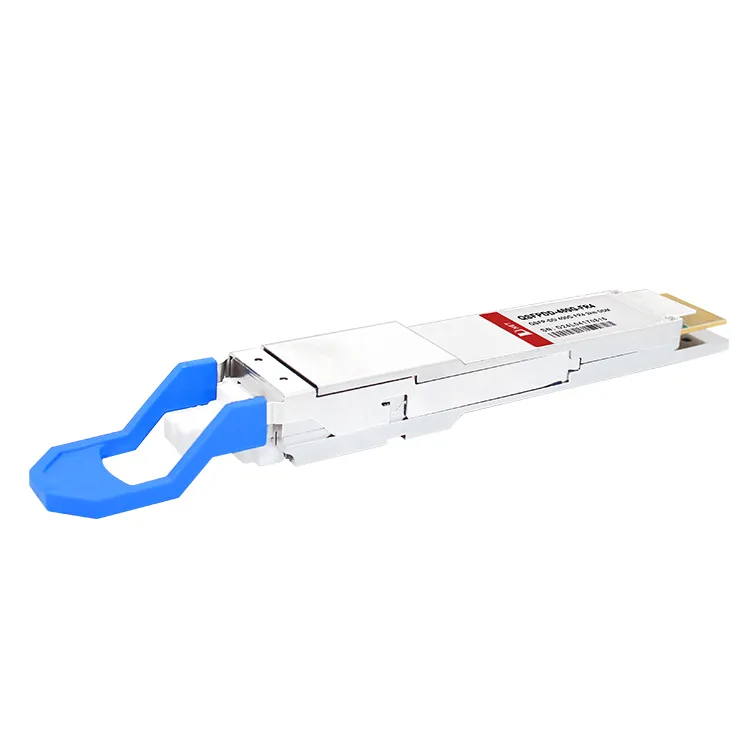

Produktegenskaber
●Overholder QSFP-DD MSA
●4 CWDM baner MUX/DEMUX design
●100G Lambda MSA 400G-FR4 Specifikationskompatibel
●Maksimalt strømforbrug 10W
●Op til 2 km transmission på single mode fiber (SMF) med FEC
●Enkelt +3.3V strømforsyning
●Duplex LC-stik
●RoHS-klage
Ansøgninger
●400G BASE-FR4 Ethernet
● Data Center Interconnect
●InfiniBand Interconnect
●Enterprise Networking
Populære tags: 400g qsfp-dd fr4 2km optisk transceiver, Kina 400g qsfp-dd fr4 2km optisk transceiver fabrikanter, leverandører, fabrik
Absolut maksimale vurderinger
|
Parameter |
Symbol |
Min |
Maks |
Enheder |
|
Opbevaringstemperatur Range |
Tsrg |
-40 |
+85 |
grad |
|
Forsyningsspænding |
Vcc |
0 |
4 |
V |
|
Pårørende Fugtighed |
RH |
10% til 90% ikke-kondenserende |
||
Anbefalede driftsbetingelser
|
Parameter |
Symbol |
Min |
Maks |
Enheder |
|
Opbevaringstemperatur Range |
Tsrg |
-40 |
+85 |
grad |
|
Forsyningsspænding |
Vcc |
0 |
4 |
V |
|
Pårørende Fugtighed |
RH |
10% til 90% ikke-kondenserende |
||
Transmitter optiske specifikationer
|
Sender Parameter |
Lane |
Min |
Typisk |
Maks |
Enheder |
||||
|
Gennemsnitlig starteffekt pr. bane |
-3.3 |
3.5 |
dBm |
||||||
|
Samlet gennemsnitlig startkraft |
9.3 |
dBm |
|||||||
|
Dutter optisk modulering Amplitude (OMA ydre), hver bane |
-0.3 |
3.7 |
dBm |
||||||
|
Forskel i affyringskraft mellem evt to baner (OMA ydre) |
4 |
dB |
|||||||
|
Gennemsnitlig starteffekt pr. bane @TX Off-tilstand |
-20 |
dBm |
|||||||
|
Start Power i OMA ydre minus TDECQ, hver bane for ER Større end eller lig med 4,5dB til ER<4.5dB |
-1.7 -1.6 |
dBm |
|||||||
|
Sender og Dispersion Øjenlukning til PAM4, hver bane |
3.4 |
dB |
|||||||
|
Udryddelsesforhold |
3.5 |
dB |
|||||||
|
Relativ intensitetsstøj (OMA) |
-136 |
dB/Hz |
|||||||
|
Side-Mode Suppression Ration (SMSR) |
30 |
dB |
|||||||
|
Optisk returtabstolerance |
17.1 |
dB |
|||||||
|
Senderreflektans |
-26 |
dB |
|||||||
|
Transmitterens udgangseffektovervågningsnøjagtighed |
-3 |
3 |
dB |
||||||
|
TDECQ-10*log10(Ceq), hver bane |
3.4 |
dB |
|||||||
|
Transmitter overgangstid |
17 |
ps |
|||||||
Højhastigheds elektriske specifikationer
|
Parameter |
Min |
Typisk |
Maks |
Enheder Noter |
|
|
Modtagerens elektriske udgangsegenskaber på TP4 |
|||||
|
Signaleringshastighed pr. bane |
26.5625 |
GBd |
|||
|
AC common-mode udgang spænding (RMS) |
17.5 |
mV |
|||
|
Differential spids-til-spids udgangsspænding |
900 |
mV |
|||
|
Near-end ESMW (øjensymmetri maske bredde) |
0.265 |
UI |
|||
|
Nærende øjenhøjde, differential |
70 |
mV |
|||
|
Far-end ESMW (øjensymmetri maske bredde) |
0.2 |
UI |
|||
|
Fjern-ende Øjenhøjde, differential |
30 |
mV |
|||
|
Far-end pre-cursor ISl-forhold |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.75-7.4log 10 (f/14) |
dB |
8-19 GHz |
|||
|
Fælles for differentialtilstand |
22-20(f/25.78) |
dB |
0.01-12.89GHz |
||
|
15-6log 10 (f/25.78) |
dB |
12.89-19 GHz |
|||
|
Differentiel opsigelse uoverensstemmelse |
10 |
% |
|||
|
Overgangstid (min,20% til 80%) |
9.5 |
ps |
|||
|
DC common mode spænding |
-350 |
2850 |
mV |
||
|
Sender elektrisk input karakteristiks ved TP1 |
|||||
|
Signaleringshastighed pr. bane |
26.5625 |
GBd |
|||
|
Differential pk-pk indgangsspændingstolerance |
900 |
mV |
|||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.75-7.4log 10 (f/14) |
dB |
8-19 GHz |
|||
|
22-20(f/25.78) |
dB |
0.01-12.89GHz |
|||
|
15-6log 10 (f/25.78) |
dB |
12.89-19 GHz |
|||
|
Differentiel opsigelse uoverensstemmelse |
10 |
% |
|||
|
Modul stresset input test |
Per sektion 120E.3.4.1 IEEE802.3bs |
||||
|
Single-ended spændingstoleranceområde |
-0.4 |
3.3 |
V |
||
|
Common-mode spænding |
-350 |
2850 |
mV |
||
Bestillingsinformation
|
Varenummer |
Beskrivelse |
|
QDD-400G-FR4 |
400G QSFP-DD FR4 optisk transceiver |
FAQ
Sp.: Understøtter 400G QSFP-DD FR4 hot-plugging?
Q: Hvor langt kan 400G QSFP-DD FR4 transmittere data?
Sp: Hvordan transmitteres 400G QSFP-DD FR4?
