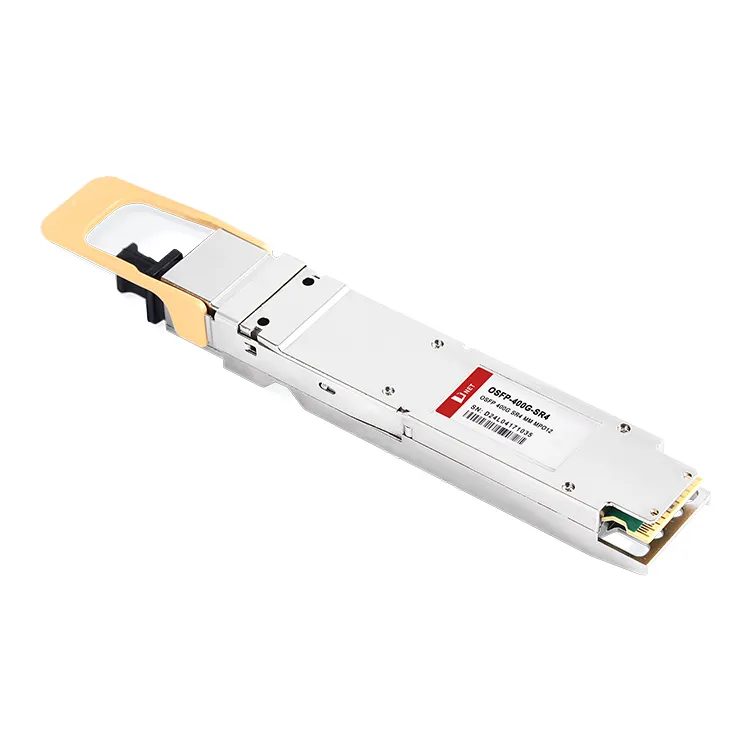

produktegenskaber
OSFP seriel optisk Grænseflade
●4x100G PAM4 retimet 400GAUI-4 elektrisk grænseflade
● Aktivt optisk kabel
●4-kanals VCSEL-arrays og 4-kanals PIN-fotodetektor-arrays
●Maksimal linklængde på 60m på OM3 eller 100m på OM4
OSFP MSA kompatibel
●Hot Pluggable OSFP formfaktor
● Kompatibel med OSFP-modulspecifikation Rev 5.0
●Overholder CMIS 5.2
Støtte Protokol
●Overholder IEEE 802.3db
●Overholder IEEE 802.3ck
Lav Strømforbrug
●Mindre end 8W i temperaturområde på 0 til 70 grader
Ansøgninger
● 400GBASE-SR4 400G Ethernet
●Datacenter
Populære tags: 400g osfp sr4 mm mpo12 optisk transceiver, Kina 400g osfp sr4 mm mpo12 optisk transceiver fabrikanter, leverandører, fabrik
Absolut maksimale vurderinger
|
Parameter |
Symbol |
Min |
Maks |
Enhed |
|
Stuetemperatur |
Ts |
-40 |
85 |
.C |
|
Case Operation TempeRatur |
Top |
0 |
70 |
.C |
|
I forhold Fugtighed (ikke-kondensering) |
RH |
15 |
85 |
% |
|
Forsyningsspænding |
Vcc |
-0.5 |
3.6 |
V |
|
Modtagerskadetærskel, pr Stræde |
PRdmg |
5 |
Dbm |
Anbefalede driftsbetingelser
|
Parameter |
Symbol |
Min |
Maks |
Enhed |
|
Driftstilfælde Tempudryddelse |
Top |
0 |
70 |
.C |
|
I forhold Fugtighed (ikke-kondenserende) |
RH |
15 |
85 |
% |
|
Strømforsyningsspænding |
Vcc |
3.135 |
3.465 |
V |
|
Total Strømforbrug |
Personlig computer |
- |
8 |
W |
|
Forsyningsstrøm om ende |
2.55 |
A |
||
|
Bit Sats |
BR |
425 |
Gbps |
|
|
Fiberlængde på OM3 MMF |
60 |
m |
||
|
Fiberlængde på OM4 MMF |
100 |
m |
||
|
I2C Ur Frekvens |
0 |
400 |
Khz |
Bemærkninger:
1. Under betingelse af 3.465V driftsforsyningsspænding og 70 graders kabinettemperatur
Sender optisk grænseflade
|
Parameter |
Symbol |
Min |
Typisk |
Maks |
Enhed |
|
|
Datahastighed pr. bane |
DR |
53.125 |
DKd |
|||
|
Modulationsformat |
PAM4 |
|||||
|
Centerbølgelængde 1 |
λ |
840 |
860 |
868 |
Nm |
|
|
RMS spektral bredde |
σ |
0.6 |
Nm |
|||
|
Gennemsnitlig starteffekt, hver bane |
Brolægning |
-4.6 |
4 |
Dbm |
||
|
Optisk effekt OMA, hver bane, max |
POMA |
3.5 |
Dbm |
|||
|
OMAouter, hver bane min |
max (TECQ, TDECQ)<1.8 dB |
max [-2.6 , max(TECQ,TECQ) –4.4] |
dBm |
|||
|
1,8 < max (TECQ, TDECQ) < 4,4 dB |
||||||
|
Sender- og dispersionsøjelukning (TDECQ), hver bane |
TDECQ |
4.4 |
Db |
|||
|
Senderøjelukning til PAM4 (TECQ), hver bane |
TECQ |
4.4 |
dB |
|||
|
Udryddelsesforhold |
ER |
2.5 |
Db |
|||
|
Sendereffektudflugt, hver bane |
2.3 |
Dbm |
||||
|
Optisk returtabstolerance |
ORLT |
14 |
Db |
|||
|
Optisk strøm til TX DEAKTIVER |
-30 |
Dbm |
||||
|
Omkranset fluxb2 |
Større end eller lig med 86 % ved 19 um Mindre end eller lig med 30 % ved 4,5 um |
|||||
Bemærkninger:
1. Defineret i henhold til ydeevnen af den anvendte laser.
2. Målt i type A1a.2 eller type A1a.3, eller A1a.4, 50 um fiber, i overensstemmelse med IEC 61280-1-4
Modtager optisk interface
|
Parameter |
Symbol |
Min |
Typisk |
Maks |
Enhed |
|
|
Datahastighed pr. bane |
BR |
53.125 |
Gbd |
|||
|
Modulationsformat |
PAM4 |
|||||
|
Centerbølgelængde 1 |
λ |
842 |
885 |
948 |
Nm |
|
|
Skadegrænse |
5 |
Dbm |
||||
|
Gennemsnitlig modtagestyrke, hver bane |
-6.4 |
4 |
Dbm |
|||
|
Modtag strøm, hver bane (OMAouter) |
dBm |
|||||
|
Modtager reflektans |
Rr |
Db |
||||
|
Modtagerfølsomhed, hver bane1 |
RS=maks. (-4.6, TECQ –6.4) |
Dbm |
||||
|
Stresset modtagerfølsomhed, hver bane |
-2 |
Dbm |
||||
|
Rx LOS |
Hævde |
-15 |
dBm |
|||
|
De-hævd |
-7.5 |
Dbm |
||||
|
Hysterese |
0.5 |
5 |
Db |
|||
Bemærkninger:
1. Modtagerfølsomhed er informativ og er defineret for en sender med værdien TECQ. Målt med overensstemmelsestestsignal ved TP3 for BER=2.4E-4 Pre-FEC.
ordreinformation
|
Varenummer |
Beskrivelse |
|
OSFP-400G-SR4 |
400G OSFP SR4% 2cMPO12% 2c100m% 2c 850nm% 2cMMF |
Ofte stillede spørgsmål
Q: Hvilken slags stik bruger 400G OSFP SR4?
Q: Hvilken slags datahastigheder kan 400G OSFP SR4 understøtte?
