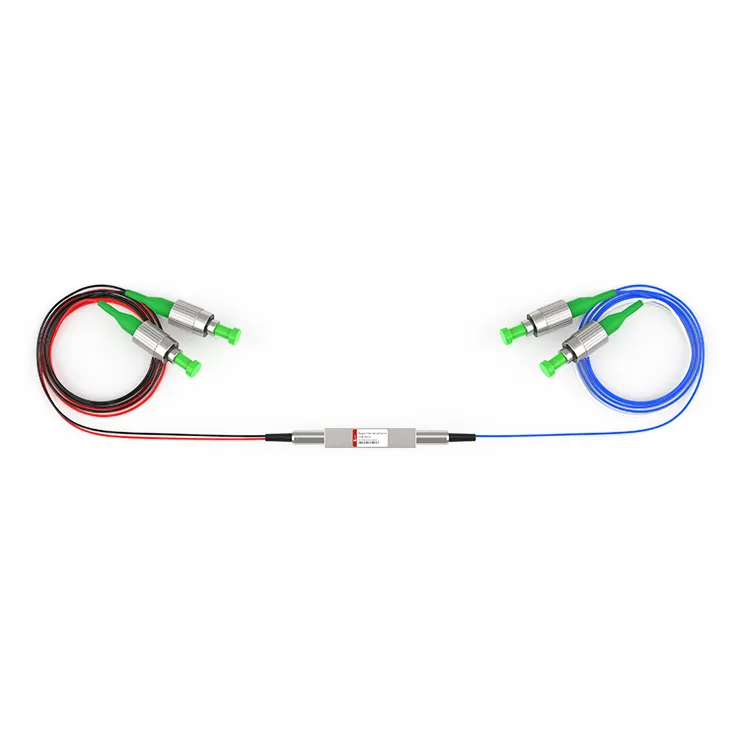

M2x2 Magneto-optisk switch

M2x2 Magneto-Optisk Switch
M2X2 Magneto-Optical Switch har en ikke-mekanisk konfiguration og aktiveres af elektriske styresignaler. Switchen har lavt indsættelsestab og mindre end 1,2 dB, hvilket sikrer transmissionskvaliteten og stabiliteten af det optiske signal og forbedrer ydeevnen af det optiske kommunikationssystem.

Send forespørgsel

Beskrivelse

Tekniske parametre

Produktdetaljer

Magneto-optisk switch er meget udbredt i rumfartsudstyr, systemovervågning og sensorsystemer med ekstremt stabil låsetilstand og høj pålidelighed. D-NET er en fabrik, der har specialiseret sig i forskning og udvikling, produktion og salg af fiberoptisk kommunikationsudstyr og -enheder, som kan levere OEM-tjenester, og de magneto-optiske switches kan understøtte tilpasset produktion.

Populære tags: m2x2 magneto-optisk switch, Kina m2x2 magneto-optisk switch fabrikanter, leverandører, fabrik

Ydelsesspecifikationer

Parametre	Enhed	specifikationer
Bølgelængdeområde	Nm	1520 ~ 1580
Test bølgelængde	Nm	1550
Indføringstab^{1, 2}	dB	Mindre end eller lig med 1,2
TDL	Db	Mindre end eller lig med 0.30
PDL	Db	Mindre end eller lig med 0.20
Afkasttab	Db	Større end eller lig med 50
Krydstale	Db	Tovejs Større end eller lig med 20
Krydstale	Db	Ensrettet større end eller lig med 35
Gentagelighed	dB	Mindre end eller lig med ±0.01
Skiftetid	os	Mindre end eller lig med 100
Puls Varighed	os	Større end eller lig med 200
Holdbarhed	Cykler	Større end eller lig med 10 milliarder
Switch Type	NA	Låsning
Driftsstrøm	Ma	Mindre end eller lig med 200
Maksimal optisk effekt	mW	Mindre end eller lig med 500
Driftstemperatur	grad	-5 ~ +70
Stuetemperatur	grad	-40 ~ +85
Dimension	Mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Bemærk
1. Test ved stuetemperatur og SOP.
2. Eksklusiv stik, 0.2dB for et par stik.

Mekaniske dimensioner (Enhed:mm)

Elektrisk drev

Funktionelt diagram

ordreinformation

FSW-M2x2-□-□-□-□-□-□-□-□

- □

Switch Type

Fiber type

Spænding

Bølgelængde

RørType

Fiber Længde

Stik

B: Tovejs

U: Ensrettet

SM: SM, 9/125

X: Andre

2.5:

2.5V

5.0

5.0V

1550: 1550 nm

X: Andre

250:250 um

900: 900 um

X: Andre

05: 0,5m±5cm

10: 1,0m±5cm

X: Andre

OO: Ingen

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Andre

Ofte stillede spørgsmål

Q: Hvad er forskellen mellem M2X2 magneto-optisk switch og andre optiske switche?

A: Magneto-optisk omskifter bruger magnetfelt til at justere omskiftningen af den optiske vej og har forskellige driftsprincipper og ydeevne fra andre typer optiske omskiftere, såsom mekanisk switch eller elektro-optisk switch.

Sp.: Understøtter M2X2 magneto-optisk switch multi-mode drift?

A: 2X2 magneto-optiske switche understøtter normalt multi-mode-drift, velegnet til forskellige former for fibertransmissionskrav, D-NET magneto-optiske switche kan understøtte tilpasning.
